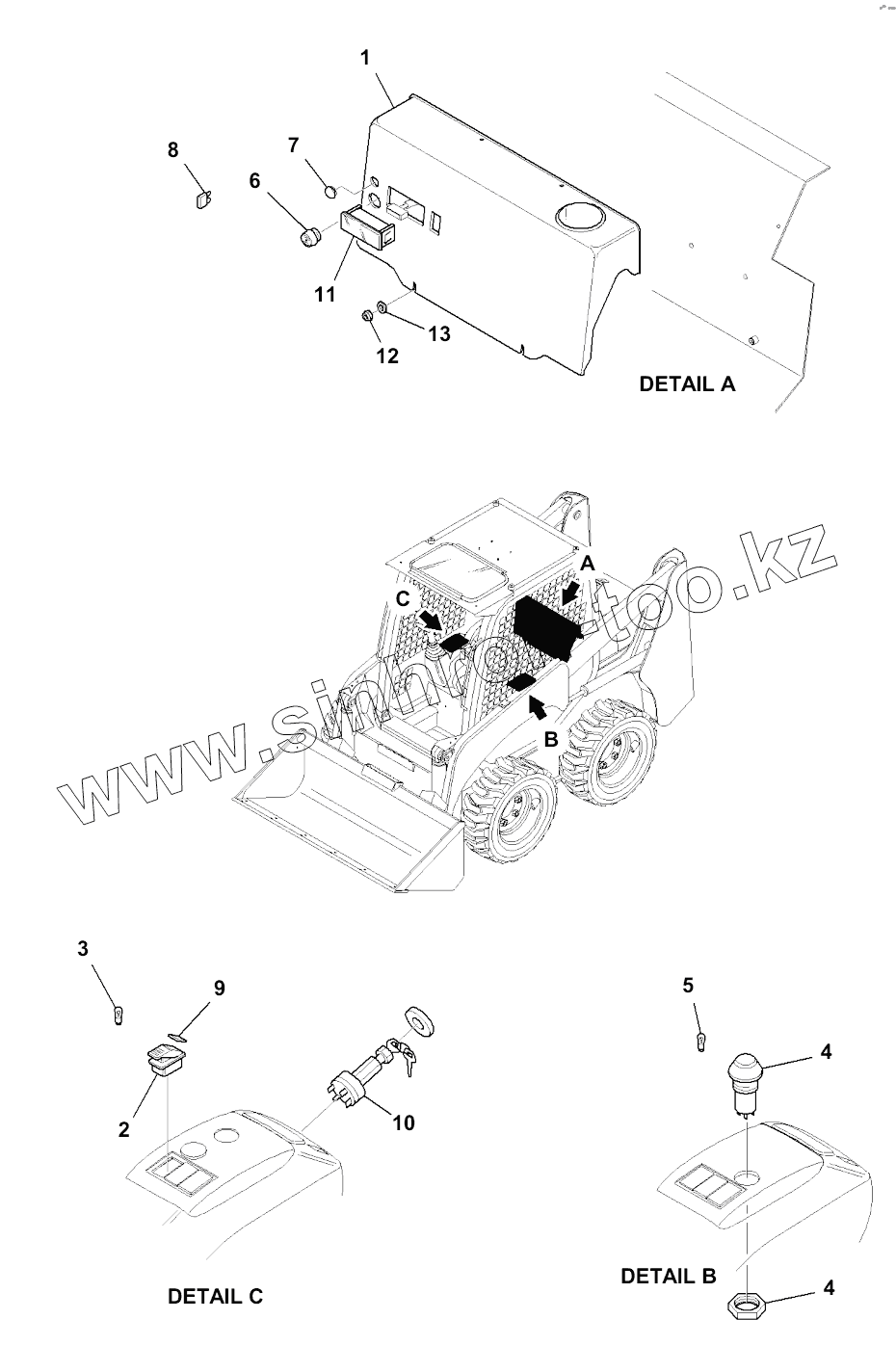

Каталог запасных частей к технике: Komatsu Погрузчик SK820. K4290-001002 CAB, ELECTRICAL SYSTEM, ELECTRIC PARTS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
4
4
5
6
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 37A-54-14181 Rear protection
2 22E-06-12280 Switch, assembly
3 21D-06-12110 Bulb
4 37A-06-11411 Switch, assembly
4 37A-06-13910 Switch, assembly
5 21D-06-12110 Bulb
6 22E-06-11830 BUZZER
7 22L-09-R1D90 PLUG
8 21D-06-11830 FUSE
8 21D-06-11790 FUSE
8 22L-09-R2T50 Fuse
8 21D-06-11820 FUSE
8 21D-06-11810 FUSE
9 885141236 Light glass
10 20S-06-31130 STARTING BLOCK
11 21D-06-11780 Fuse box, assembly
12 21D-09-24160 NUT
13 21U-54-31250 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
