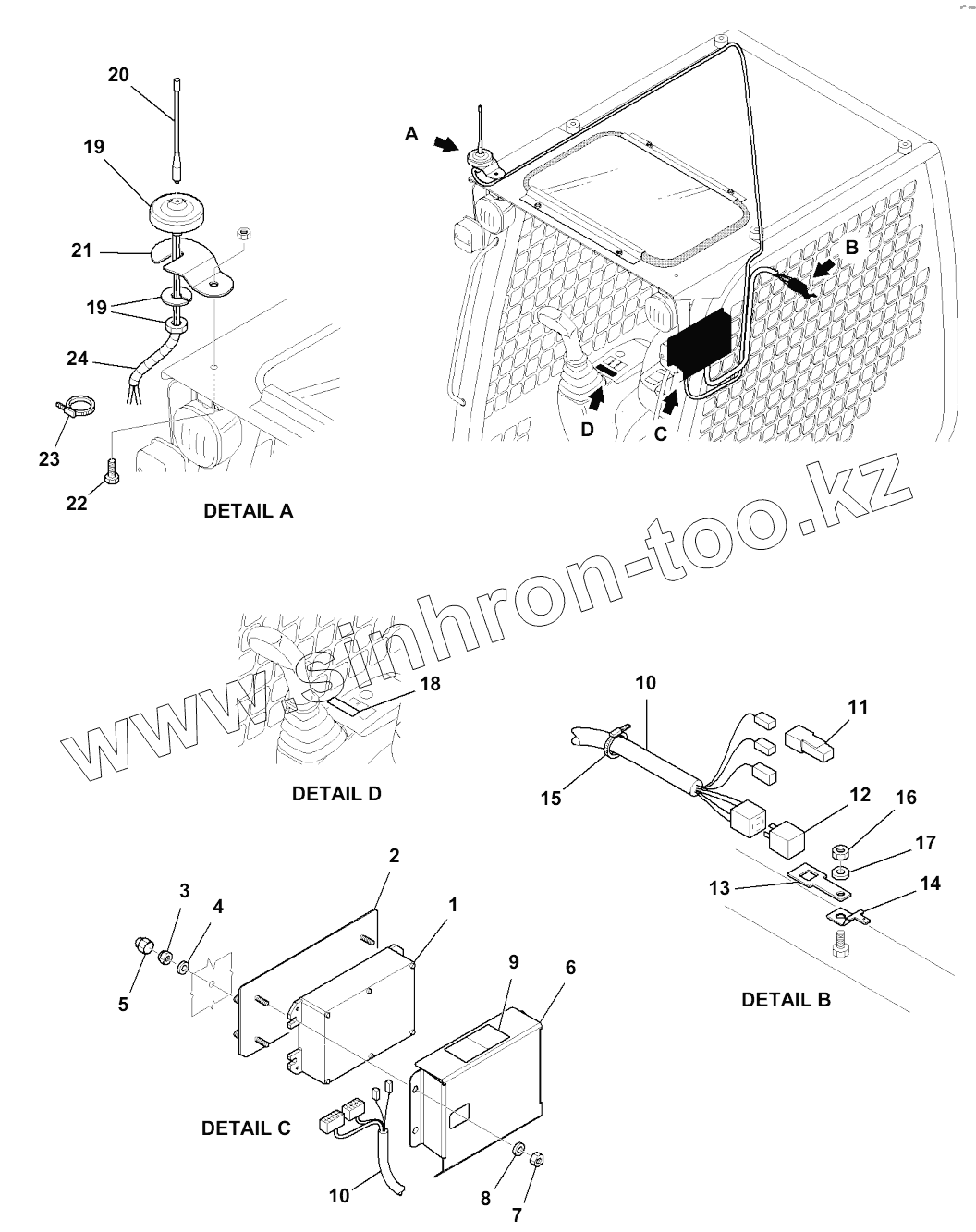

Каталог запасных частей к технике: Komatsu Погрузчик SK820. K4208-001001 KOMTRAX CONTROLLER AND WIRING, ANTENNA

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7826-25-5305		KOMTRAX CONTROL UNIT
2	37A-54-13620		Bracket
3	21D-09-24408		NUT
4	01643-10823		WASHER
5	21D-09-86190		Cap
6	37A-54-13610		Cover
7	21D-09-24160		NUT
8	01643-10623		WASHER
9	09845-00480		PLATE, SAFETY
10	42N-06-13720		Wiring harness, komtrax line
11	22L-09-R3G60		DIODE
12	22E-06-21760		RELAY
13	22L-09-R3960		SUPPORT, RELAY
14	08053-00910		Clamp
15	08034-20519		BAND
16	01598-00809		NUT
17	01643-10823		WASHER
18	42N-93-14240		Decal, komtrax logo
19	8A13-10-2261		GPS ANTENNA
20	8A13-10-3120		GPRS ANTENNA
21	42N-56-14150		Bent
22	01016-51030		BOLT
23	08034-20519		BAND
24	37A-06-12830		Covering

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
