Каталог запасных частей к технике: Komatsu Погрузчик SK820. J3100-001001 FRAME (1/2)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

25

26

27

28

29

29

30

31

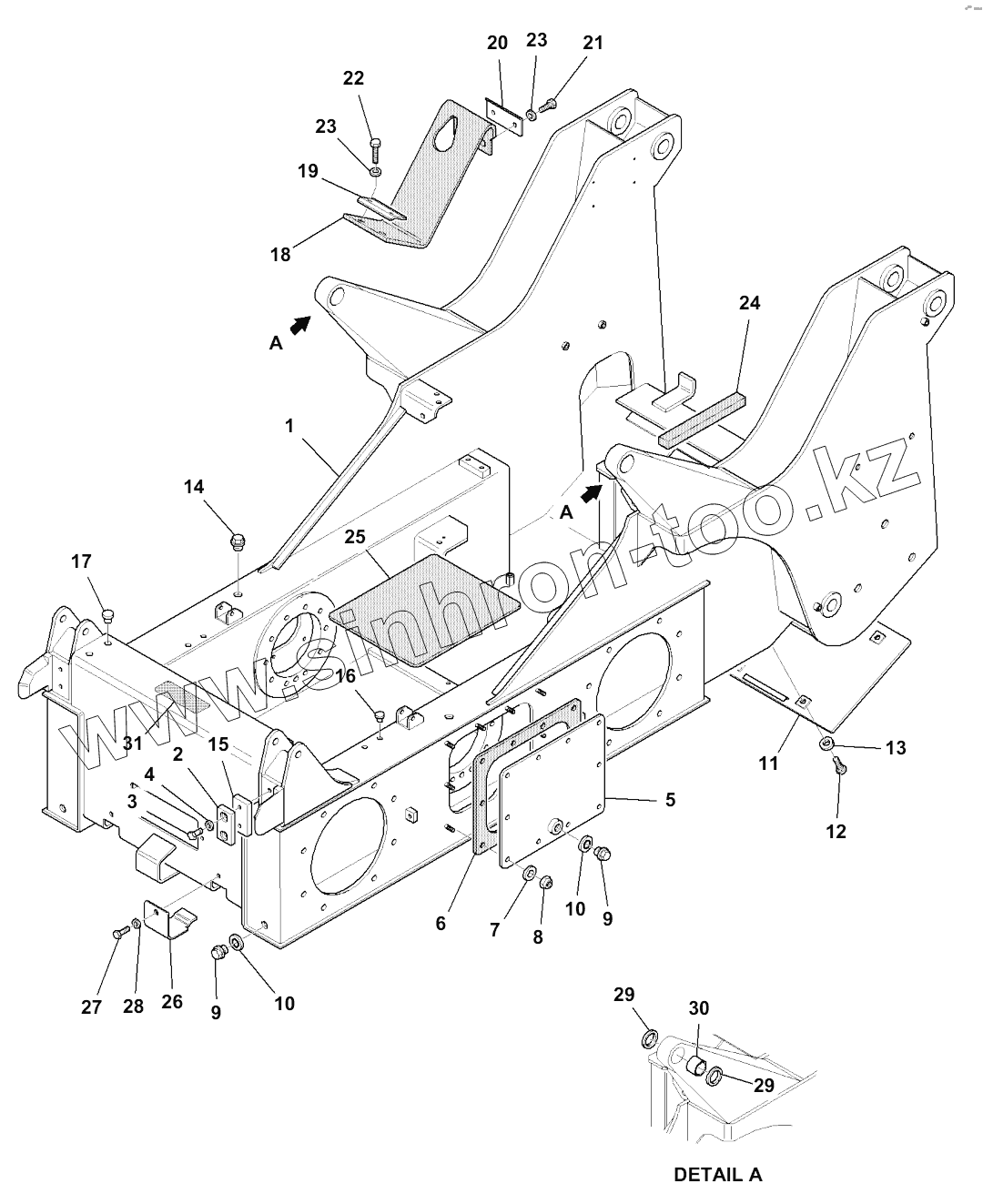

Позиция на иллюстрации	Заводской номер детали		Название детали
1	37B-46-17810		Frame
2	3A1-46-11211		Cushion
3	01010-80820		BOLT
4	01643-10823		WASHER
5	37A-46-11131		Cover
6	37A-46-11142		Gasket
7	01643-11232		WASHER
8	21D-09-24200		NUT
9	37A-62-10410		Plug
10	37A-62-1041002		Gasket
11	37A-46-11153		Cover
12	01252-71030		BOLT
13	01643-11032		WASHER
14	37D-09-5S020		Plug
15	37A-46-11420		Shim
16	37A-54-14580		Plug
17	37A-54-11770		PLUG
18	37B-46-17H13		Sheet
19	37B-46-17H20		Bracket
20	37B-46-17H30		Bracket
21	01010-80814		BOLT
22	01016-50830		BOLT
23	37A-09-4A009		WASHER
24	37A-46-11610		Gasket
25	37A-46-11360		Protection
26	37C-46-15120		Plate
27	01010-81025		BOLT
28	01643-11032		WASHER
29	07145-00040		SEAL, DUST
30	20A-70-21120		Bushing
31	22L-09-R3K50		Antislip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
