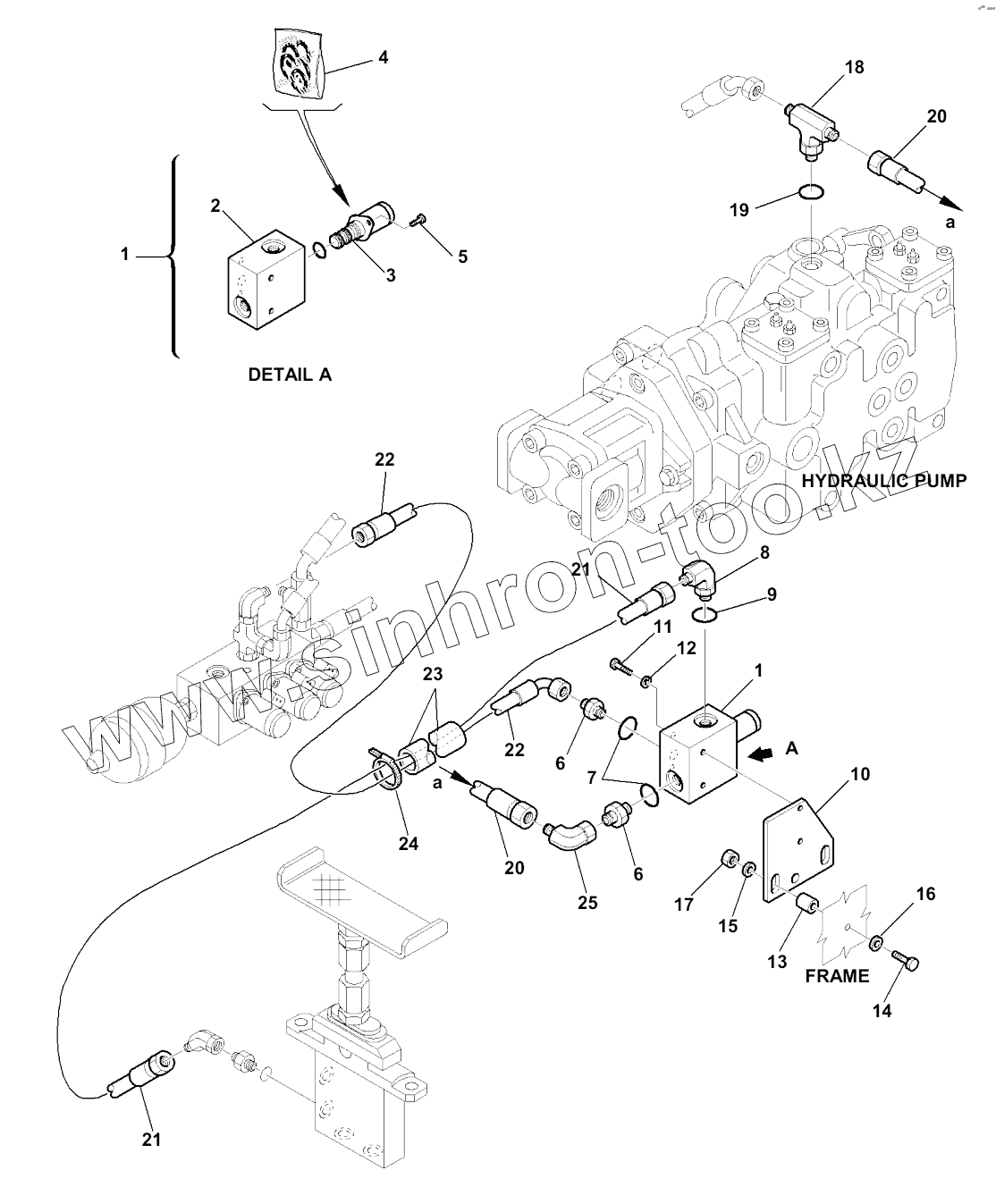

Каталог запасных частей к технике: Komatsu Погрузчик SK820. H6260-001001 HYDRAULIC PIPING, OVERRIDE CONTROL

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

21

22

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	37A-62-15751		Solenoid valve, assembly
2	845241002		Block
3	42N-64-11721		VALVE, SOLENOID
4	42N-64-11760		KIT, GASKET
5	21W-09-R3790		Screw
6	21D-09-51180		Union
7	21D-09-69960		O-RING
8	21D-09-51620		ELBOW
9	21D-09-69960		O-RING
10	37A-970-1451		Support
11	01010-80655		Bolt
12	01643-10623		WASHER
13	37A-54-11360		Spacer
14	01016-50840		Bolt
15	37A-09-4A009		WASHER
16	01643-10823		WASHER
17	21D-09-24180		NUT
18	37D-09-21731		Elbow
19	21D-09-69960		O-RING
20	37A-62-12240		Hose
21	37A-62-15710		Hose
22	37A-62-15720		Hose
23	37A-62-15730		Protection
24	08034-20519		BAND
25	21D-09-55620		Elbow
