  5. H0110-001002 HYDRAULIC OIL TANK, DRAIN LINE

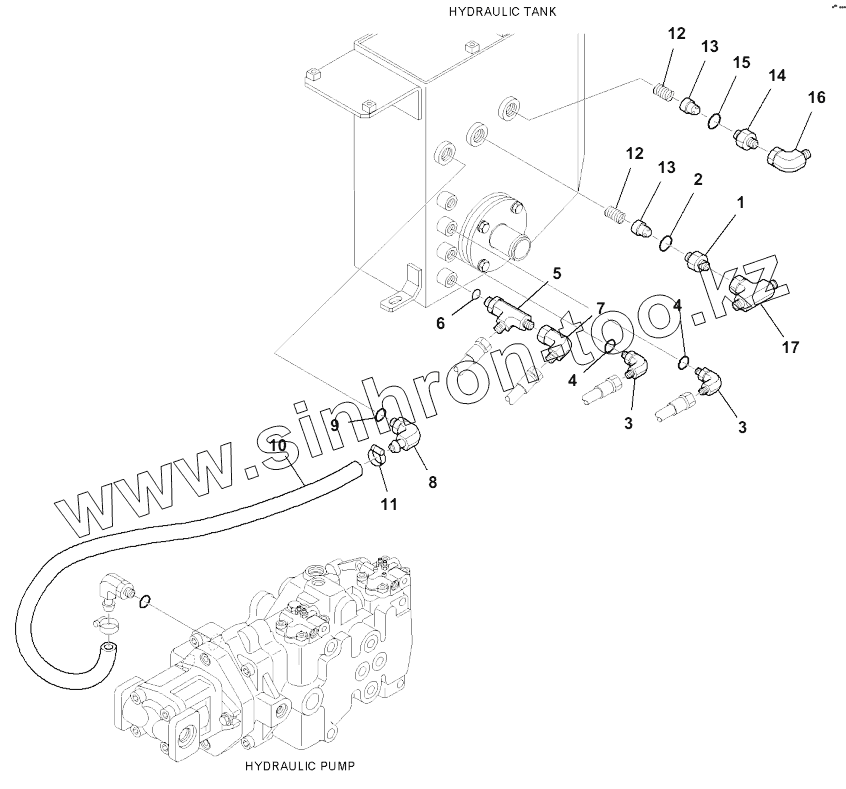

Каталог запасных частей к технике: Komatsu Погрузчик SK820. H0110-001002 HYDRAULIC OIL TANK, DRAIN LINE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 37A-60-11720 Union
2 37B-09-15119 O-RING
3 21D-09-51630 Elbow
4 21D-09-69910 O-RING
5 21D-09-58350 Tee
6 21D-09-69910 O-RING
7 21D-09-55620 Elbow
8 37A-62-10070 Elbow
9 02892-03037 O-ring
10 37A-62-13260 Sleeve
11 07281-00259 CLAMP
12 37B-09-2B064 Spring
13 37A-62-13290 Nozzle
14 37A-60-11730 Union
15 37B-09-15119 O-RING
16 37D-09-31606 Elbow
17 21D-09-56910 Union
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
