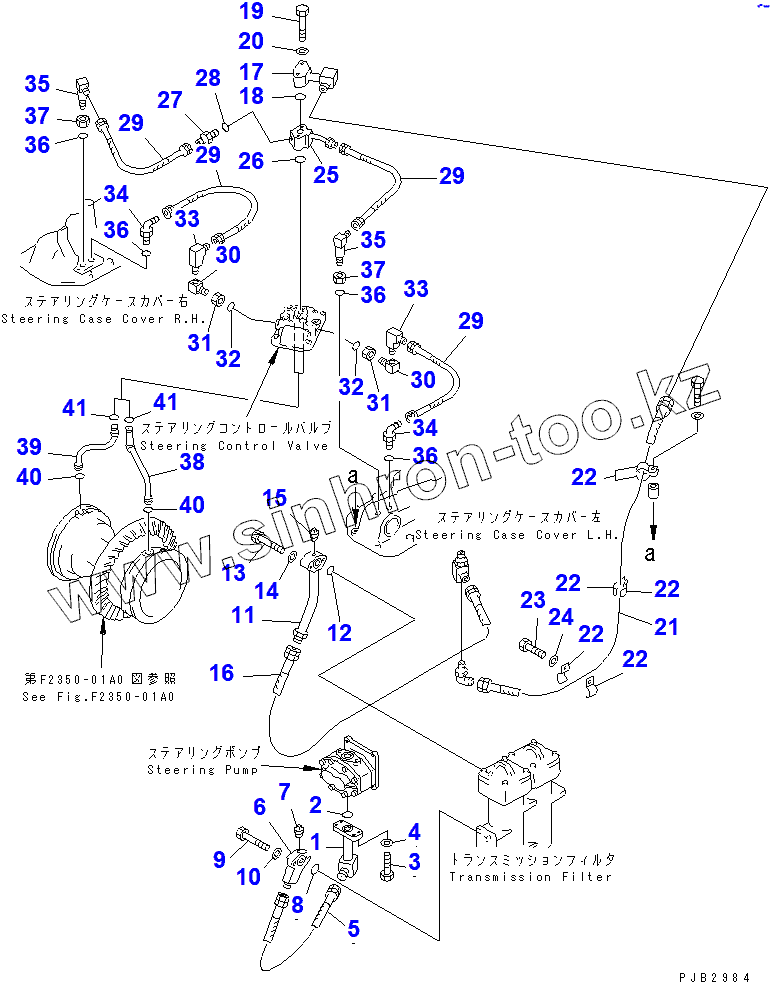

Каталог запасных частей к технике: Komatsu D85C-21A. POWER LINE PIPING (STEERING LINE)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
21
22
22
22
22
22
23
24
25
26
27
28
29
29
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
36
36
37
37
38
39
40
40
41
41
Позиция на иллюстрации Заводской номер детали Название детали
1 154-49-51231 TUBE
2 07000-13025 O-RING
3 01010-81035 BOLT
4 01643-31032 WASHER
5 07102-20605 HOSE
6 154-49-51751 ELBOW
7 07042-30108 PLUG
8 07000-13035 O-RING
9 01010-81045 BOLT
10 01643-31032 WASHER
11 154-49-51760 TUBE
12 07000-13035 O-RING
13 01010-81045 BOLT
14 01643-31032 WASHER
15 07042-30108 PLUG
16 07102-20614 HOSE
17 154-49-51590 TUBE
18 07000-13028 O-RING
19 01011-81020 BOLT
20 01643-31032 WASHER
21 07102-20616 HOSE
22 154-49-51970 CLAMP
23 01010-81230 BOLT
24 01643-31232 WASHER
25 154-49-51570 TUBE
26 07000-13028 O-RING
27 07230-20315 UNION
28 07002-02034 O-RING
29 07102-20303 HOSE
30 195-49-13830 ELBOW
31 195-49-13840 NUT
32 07002-11623 O-RING
33 203-62-12330 ELBOW
34 07235-10315 ELBOW
35 175-49-25670 ELBOW
36 07002-02034 O-RING
37 01583-12012 NUT
38 154-49-51651 TUBE, L.H.
39 154-49-51660 TUBE, R.H.
40 07000-13022 O-RING
41 07000-12018 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
