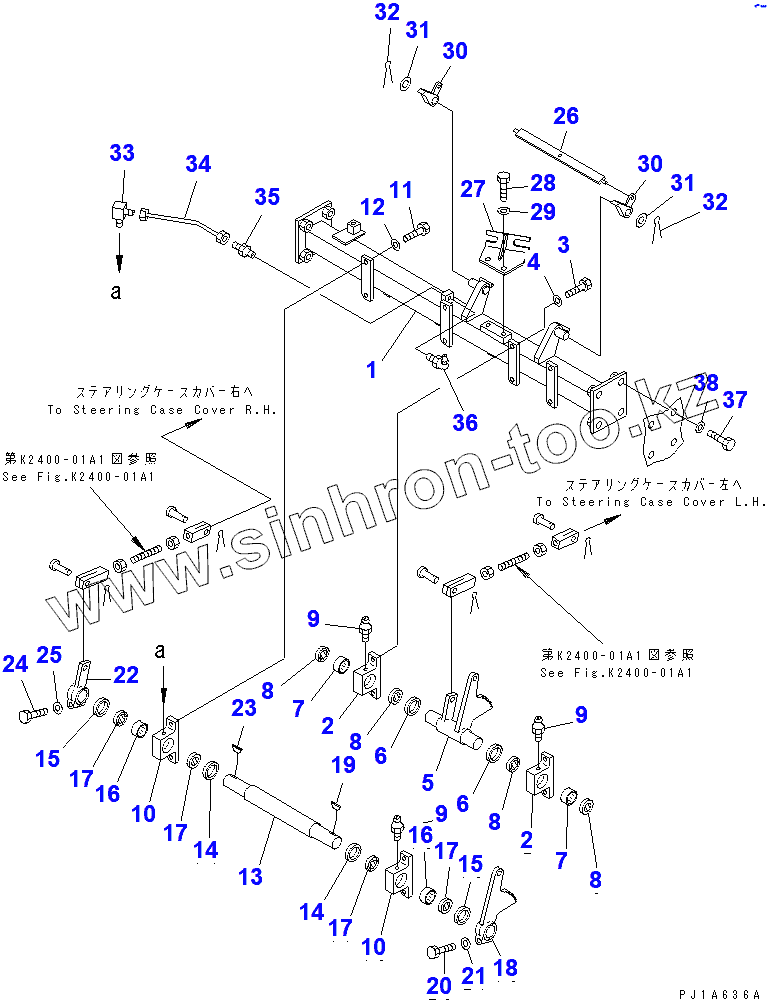

Каталог запасных частей к технике: Komatsu D85C-21A. ENGINE CONTROL LEVER SUPPORT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
6
7
7
8
8
8
8
9
9
9
10
10
11
12
13
14
14
15
15
16
16
17
17
17
17
18
19
20
21
22
23
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
06122-13504 06122-13504 SEAL,(-50 DEG. SPEC.)
06122-13504 06122-13504 SEAL,(-50 DEG. SPEC.)
1 156-43-21170 SUPPORT
2 154-43-41190 BRACKET
3 01010-81230 BOLT
4 01643-31232 WASHER
5 156-43-21120 LEVER,L.H
6 154-43-41580 SPACER
7 06120-03520 BEARING, NEEDLE
8 06122-03504 SEAL, BEARING
9 07020-00000 FITTING, GREASE
10 154-43-41190 BRACKET
11 01010-81230 BOLT
12 01643-31232 WASHER
13 156-43-21150 SHAFT
14 154-43-41580 SPACER
15 154-44-11650 SPACER
16 06120-03520 BEARING, NEEDLE
17 06122-03504 SEAL, BEARING
18 156-43-21130 LEVER,R.H
19 04010-01032 KEY
20 01010-81245 BOLT
21 01643-31232 WASHER
22 198-43-17480 LEVER
23 04010-01032 KEY
24 01010-81245 BOLT
25 01643-31232 WASHER
26 156-43-21220 BAR
27 156-43-22170 BRACKET
28 01010-81225 BOLT
29 01643-31232 WASHER
30 156-43-21180 PAWL
31 01640-22032 WASHER
32 04050-14028 PIN,COTTER
33 176-43-41350 ELBOW
34 156-43-21230 TUBE
35 07213-50710 CONNECTOR
36 07020-00900 FITTING, GREASE
37 01010-81640 BOLT
38 01643-31645 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
