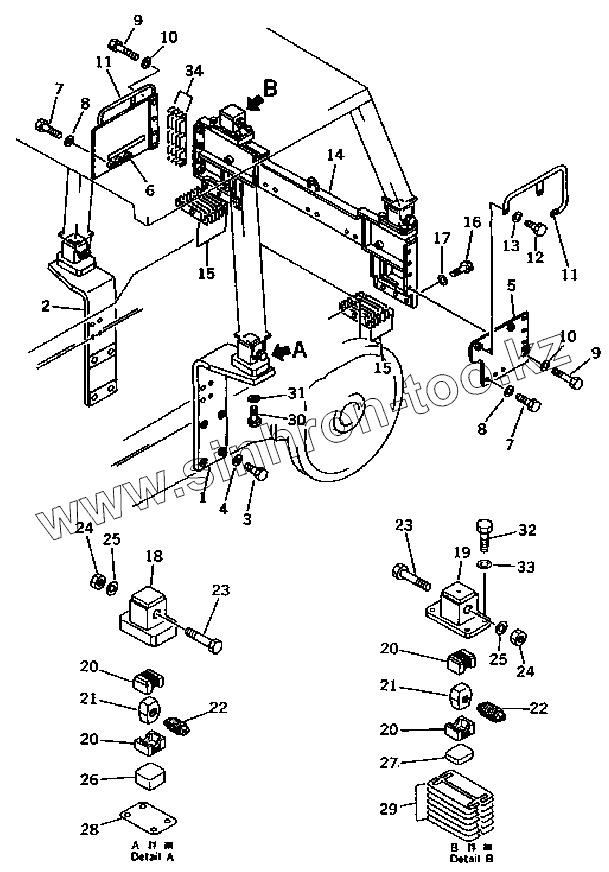

Каталог запасных частей к технике: Komatsu D85A-21B. ROLL OVER PROTECTIVE STRUCTURE BRACKET(35001-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
G-1
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
15
15
15
16
17
18
19
20
20
20
20
21
21
22
22
23
23
24
24
25
25
26
27
28
29
29
29
30
31
32
33
34
34
34
Позиция на иллюстрации Заводской номер детали Название детали
G-1 154-978-X220 ROPS MOUNT GROUP
1 154-978-3510 PLATE, L.H.
2 154-978-3520 PLATE, R.H.
3 01011-83005 BOLT
4 01643-33080 WASHER
5 154-978-2171 GUARD, L.H.
6 154-978-3550 GUARD, R.H.
7 01010-81640 BOLT
8 01643-31645 WASHER
9 01010-81685 BOLT
10 01643-31645 WASHER
11 175-978-1270 HANDLE
12 01010-51230 BOLT
13 01643-31232 WASHER
14 154-978-2120 BRACKET
15 154-978-0010 SHIM ASSY
15 SHIM SHIM
15 SHIM SHIM
16 01010-62495 BOLT
17 01643-32460 WASHER
18 195-978-2130 BRACKET, FRONT
19 195-978-2150 BRACKET, REAR
20 195-978-2181 RUBBER
21 195-978-2190 BLOCK
22 195-978-2210 COLLAR
23 195-978-2220 BOLT
24 01580-12722 NUT
25 01643-32780 WASHER
26 195-978-2160 PLATE, FRONT
27 195-978-2170 PLATE, REAR
28 154-978-2180 PLATE
29 175-978-0010 SHIM ASSY
29 SHIM SHIM
29 SHIM SHIM
30 01011-83010 BOLT
31 01643-33080 WASHER
32 175-978-3540 BOLT
33 01643-32460 WASHER
34 154-978-0040 SHIM ASSY
34 SHIM SHIM
34 SHIM SHIM
