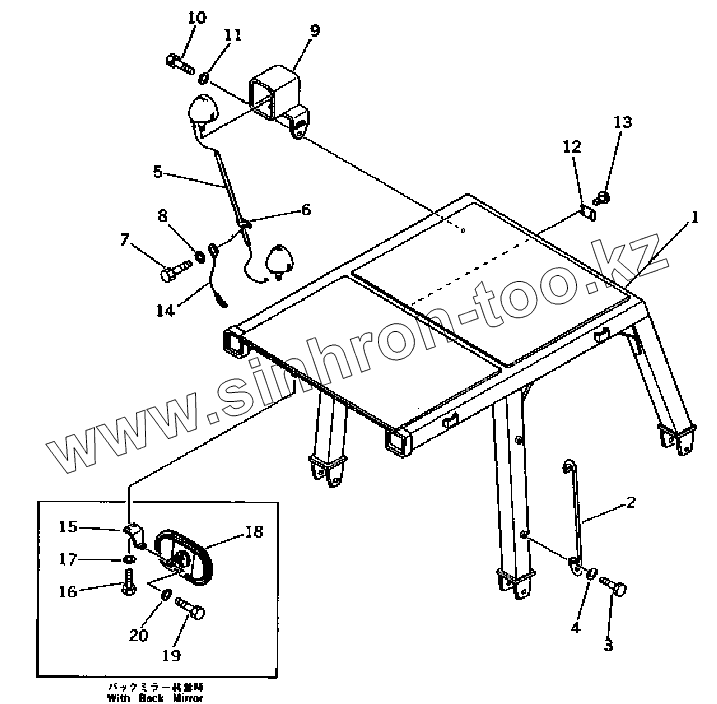

Каталог запасных частей к технике: Komatsu D85A-21B. ROLL OVER PROTECTIVE STRUCTURE(35001-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
12
12
12
12
12
12
12
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 154-978-3570 GUARD
1 154-978-2101 GUARD
2 195-978-2230 HANDLE
3 01010-51230 BOLT
4 01643-31232 WASHER
5 154-06-42350 WIRE ASSY
6 08035-01510 CLIP
7 01010-51016 BOLT
8 01643-31032 WASHER
9 154-06-42520 COVER
10 01010-51235 BOLT
11 01643-31232 WASHER
12 09620-80200 PLATE, NAME
12 09620-40200 PLATE, NAME
12 09620-05200 PLATE, NAME
12 09620-04200 PLATE, NAME
12 09620-50200 PLATE, NAME
12 09620-03200 PLATE, NAME
12 09620-30201 PLATE, NAME
12 09620-02200 PLATE, NAME
12 09620-70200 PLATE, NAME
12 09620-30200 PLATE, NAME
12 09620-20200 PLATE, NAME
12 09620-10200 PLATE, NAME
12 09620-90200 PLATE, NAME
13 04418-13060 SCREW
14 195-978-2280 WIRE, EARTH
15 154-979-5160 BRACKET
16 01010-51020 BOLT
17 01643-31032 WASHER
18 08174-23116 MIRROR
19 01010-51045 BOLT
20 01643-31032 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
