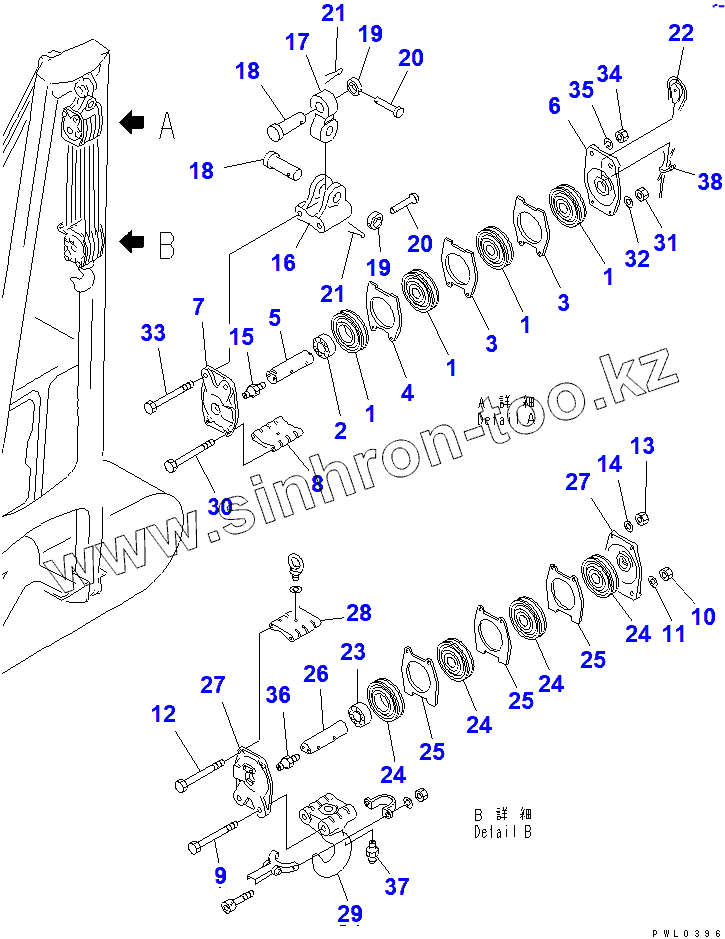

Каталог запасных частей к технике: Komatsu D355C-3. HOOK AND BLOCK

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
22
23
24
24
24
24
25
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
196-70-00111 196-70-00111 HOOK BLOCK ASS'Y,LOWER
196-70-00083 196-70-00083 HOOK BLOCK ASS'Y,UPPER
1 196-70-12410 SHEAVE
2 176-70-11530 BEARING
3 196-70-12420 PLATE
4 196-70-12430 PLATE
5 196-70-12170 SHAFT
6 196-70-12470 COVER
7 196-70-12450 COVER
8 196-70-12190 BRACKET
9 196-70-12160 BOLT
10 01580-13931 NUT
11 01643-33990 WASHER
12 196-70-12180 BOLT
13 01580-12016 NUT
14 01643-32060 WASHER
15 07020-00000 FITTING, GREASE
16 196-70-12122 HEAD
17 196-70-12110 JOINT
18 196-70-12130 PIN
19 196-70-12140 COLLAR
20 196-70-12150 PIN
21 04050-14025 PIN, COTTER
22 04501-02060 WEDGE
23 196-70-12410 SHEAVE
24 176-70-11530 BEARING
25 196-70-12420 PLATE
26 196-70-12170 SHAFT
27 196-70-12460 COVER
28 196-70-12190 BRACKET
29 196-70-12210 HOOK ASS'Y
30 196-70-12180 BOLT
31 01580-12016 NUT
32 01643-32060 WASHER
33 196-70-12160 BOLT
34 01580-13931 NUT
35 01643-33990 WASHER
36 07020-00000 FITTING, GREASE
37 07020-00000 FITTING, GREASE
38 176-70-11680 CLIP ASS'Y
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
