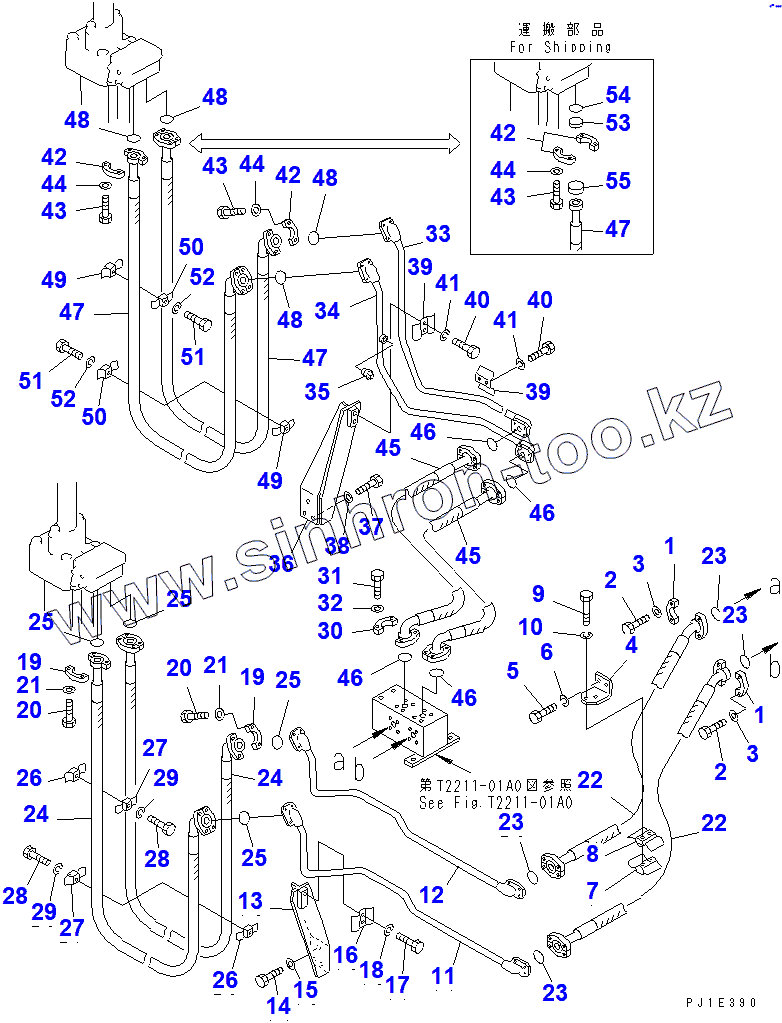

Каталог запасных частей к технике: Komatsu D355C-3. COUNTERWEIGHT PIPING (2/2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
23
23
23
24
24
25
25
25
25
26
26
27
27
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
41
42
42
42
43
43
43
44
44
44
45
45
46
46
46
46
47
47
47
48
48
48
48
49
49
50
50
51
51
52
52
53
54
55
Позиция на иллюстрации Заводской номер детали Название детали
1 07371-30500 FLANGE
2 01010-80830 BOLT
3 01643-50823 WASHER
4 176-61-41391 BRACKET
5 01010-81020 BOLT
6 01602-21030 WASHER, SPRING
7 176-61-41411 CLIP
8 176-61-41422 CLIP
9 01010-81050 BOLT
10 01602-21030 WASHER, SPRING
11 196-61-11153 TUBE
12 196-61-11173 TUBE
13 196-61-11250 BRACKET
14 01010-81225 BOLT
15 01643-31232 WASHER
16 176-61-41340 CLAMP
17 01010-81020 BOLT
18 01602-21030 WASHER, SPRING
19 07371-30500 FLANGE
20 01010-80830 BOLT
21 01643-50823 WASHER
22 07114-10512 HOSE
23 07000-53022 O-RING
24 07115-30517 HOSE
25 07000-53022 O-RING
26 176-61-41410 CLIP
27 176-61-41420 CLIP
28 01010-81040 BOLT
29 01602-21030 WASHER, SPRING
30 07371-30500 FLANGE
31 01010-80830 BOLT
32 01643-50823 WASHER
33 196-61-11142 TUBE
34 196-61-11162 TUBE
35 07042-30108 PLUG
36 196-61-11212 BRACKET
37 01010-81225 BOLT
38 01643-31232 WASHER
39 176-61-41340 CLAMP
40 01010-81020 BOLT
41 01602-21030 WASHER, SPRING
42 07371-30500 FLANGE
43 01010-80830 BOLT
44 01643-50823 WASHER
45 07118-10505 HOSE
46 07000-53022 O-RING
47 07115-30517 HOSE
48 07000-53022 O-RING
49 176-61-41410 CLIP
50 176-61-41420 CLIP
51 01010-81040 BOLT
52 01602-21030 WASHER, SPRING
53 07378-10500 HEAD
54 07000-53022 O-RING
55 176-98-41490 CAP
