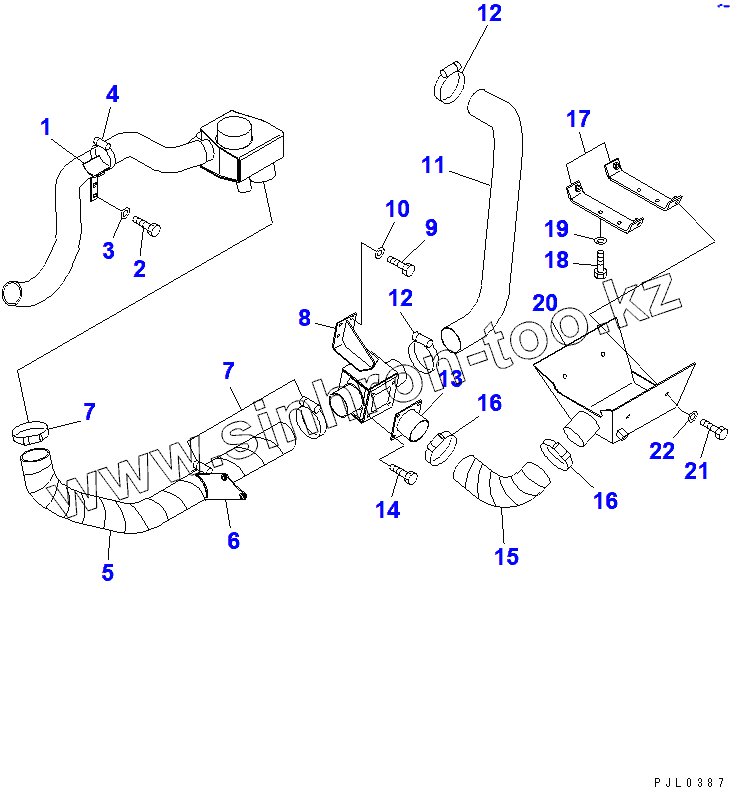

Каталог запасных частей к технике: Komatsu D355C-3. COOLANT HEATER AND DUCT (2/2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 196-01-31221 BRACKET
2 01010-81025 BOLT
3 01643-31032 WASHER
4 07289-00095 CLAMP
5 196-01-31210 DUCT
6 196-01-26510 BRACKET
7 07289-00120 CLAMP
8 196-01-26531 BOX
9 01010-81225 BOLT
10 01643-31232 WASHER
11 196-01-31250 DUCT
12 07289-00105 CLAMP
13 196-01-27351 TUBE
14 01010-81025 BOLT
15 196-01-27340 DUCT
16 07289-00120 CLAMP
17 196-01-27322 BRACKET
17 196-01-27321 BRACKET
18 01010-81230 BOLT
19 01643-31232 WASHER
20 196-01-27312 COVER
20 196-01-27311 COVER
21 01010-81235 BOLT
22 01643-31232 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
