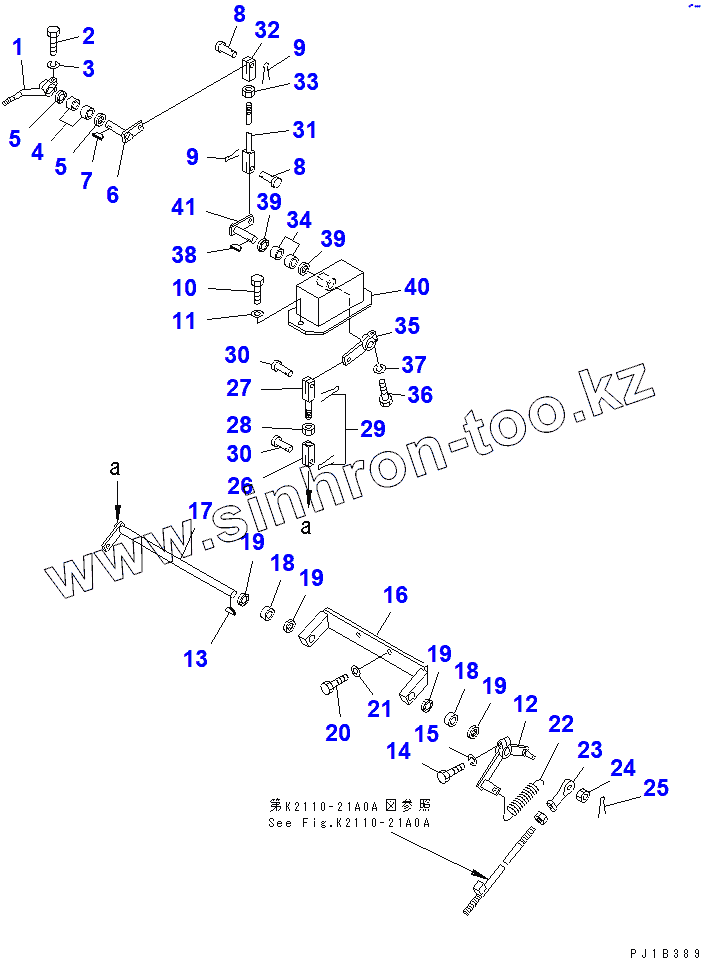

Каталог запасных частей к технике: Komatsu D155C-1P. PARKING BRAKE LEVER(31574-)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

18

19

19

19

19

20

21

22

23

24

25

26

27

28

29

30

30

31

32

33

34

35

36

37

38

39

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	176-43-41381		LEVER
2	01010-80830		BOLT
3	01602-20825		WASHER, SPRING
4	156-43-12270		BUSHING
5	156-43-12280		SEAL
6	176-43-41511		SHAFT
7	04010-00519		KEY
8	04205-10822		PIN
9	04050-12012		PIN, COTTER
10	01010-81230		BOLT
11	01643-31232		WASHER
12	176-43-41570		LEVER
13	04010-00519		KEY
14	01010-80830		BOLT
15	01602-20825		WASHER, SPRING
16	176-43-41541		BRACKET
17	176-43-41411		SHAFT
18	156-43-12270		BUSHING
19	156-43-12280		SEAL
20	01010-81230		BOLT
21	01643-31232		WASHER
22	103-33-11260		SPRING
23	04250-40847		END
24	01590-30809		NUT
25	04050-12015		PIN, COTTER
26	04211-20844		YOKE
27	04244-10806		ROD
28	01580-10806		NUT
29	04050-12012		PIN, COTTER
30	04205-10822		PIN
31	04244-10820		ROD
32	04211-20844		YOKE
33	01580-10806		NUT
34	156-43-12270		BUSHING
35	176-43-41560		LEVER
36	01010-80830		BOLT
37	01602-20825		WASHER, SPRING
38	04010-00519		KEY
39	156-43-12280		SEAL
40	176-43-41531		BRACKET
41	176-43-41550		SHAFT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
