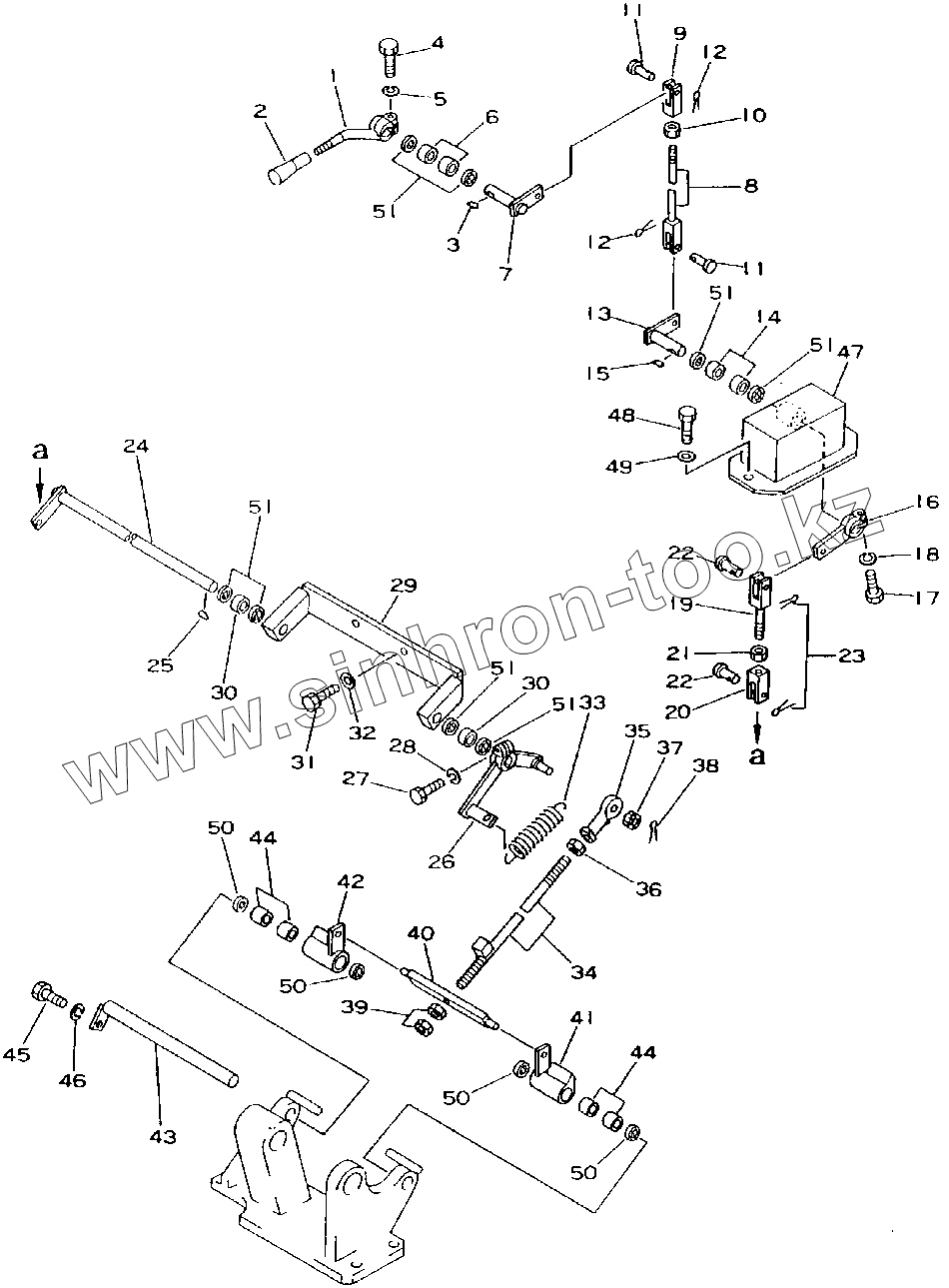

Каталог запасных частей к технике: Komatsu D155C-1P. PARKING BRAKE LEVER(15686-31573)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
7
8
9
10
11
11
12
12
13
14
14
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
29
29
29
30
30
30
30
30
30
31
32
33
34
35
36
37
38
39
40
41
41
41
41
42
42
42
42
43
44
44
44
44
44
44
46
47
47
47
47
48
49
50
50
50
50
51
51
51
51
51
51
Позиция на иллюстрации Заводской номер детали Название детали
01602-01236 01602-01236 WASHER, SPRING
01602-01236 01602-01236 WASHER, SPRING
1 176-43-41381 LEVER
2 09305-00800 KNOB
3 04010-00519 KEY
4 01010-80830 BOLT
5 01602-00825 WASHER, SPRING
6 156-43-12270 BUSHING
6 195-43-12640 BUSHING
7 176-43-41511 SHAFT
8 04244-20820 ROD
9 04211-00844 YOKE
10 01580-00806 NUT
11 04205-00822 PIN
12 04050-02012 PIN, COTTER
13 176-43-41550 SHAFT
14 156-43-12270 BUSHING
14 195-43-12640 BUSHING
15 04010-00519 KEY
16 176-43-41560 LEVER
17 01010-80830 BOLT
18 01602-00825 WASHER, SPRING
19 04244-20806 ROD
20 04211-00844 YOKE
21 01580-00806 NUT
22 04205-00822 PIN
23 04050-02012 PIN, COTTER
24 176-43-41411 SHAFT
25 04010-00519 KEY
26 176-43-41570 LEVER
27 01010-80830 BOLT
28 01602-00825 WASHER, SPRING
29 176-43-41541 BRACKET
29 176-43-41540 BRACKET
30 195-43-12640 BUSHING
30 156-43-12270 BUSHING
31 01010-81230 BOLT
32 01643-31232 WASHER
33 103-33-11260 SPRING
34 176-43-41441 ROD
35 04250-40847 END
36 01580-00806 NUT
37 01590-00809 NUT
38 04050-02015 PIN
39 01580-00806 NUT
40 176-43-41451 ROD
41 176-43-41462 PAWL L.H.
41 176-43-41461 PAWL L.H.
42 176-43-41521 PAWL R.H.
42 176-43-41520 PAWL R.H.
43 176-43-41471 PIN
44 15R-43-11250 BUSHING
44 113-43-21580 BUSHING
45 01010-81025 BOLT
46 01602-01030 WASHER, SPRING
47 176-43-41531 BRACKET
47 176-43-41530 BRACKET
48 01010-81230 BOLT
49 01643-31232 WASHER
50 15R-43-11230 SEAL
51 156-43-12280 SEAL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
