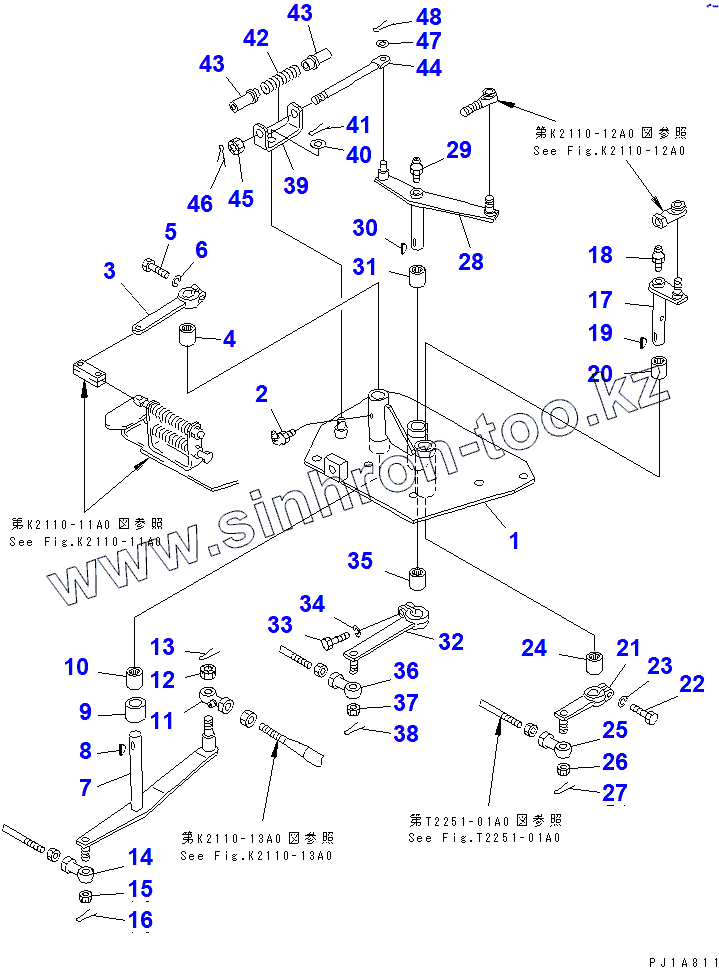

Каталог запасных частей к технике: Komatsu D155C-1D. WINCH CONTROL LEVER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

Позиция на иллюстрации	Заводской номер детали		Название детали
1	176-76-27411		BRACKET
2	07020-00675		FITTING, GREASE
3	176-76-28190		LEVER
4	06123-02018		BEARING
5	01010-80830		BOLT
6	01602-20825		WASHER, SPRING
7	176-76-27681		LEVER
8	04010-00519		KEY
9	176-76-28240		COLLAR
10	06123-02018		BEARING
11	04250-91474		END
12	01593-31411		NUT
13	04050-13022		PIN, COTTER
14	04250-81265		END, ROD
15	01593-31210		NUT
16	04050-13020		PIN, COTTER
17	176-76-27541		LEVER
18	07020-00000		FITTING, GREASE
19	04010-00519		KEY
20	06123-02018		BEARING
21	176-76-27531		LEVER
22	01010-80830		BOLT
23	01602-20825		WASHER, SPRING
24	06123-02018		BEARING
25	04250-81265		END, ROD
26	01593-31210		NUT
27	04050-13020		PIN, COTTER
28	196-76-32161		LEVER
28	176-76-27511		LEVER
29	07020-00000		FITTING, GREASE
30	04010-00519		KEY
31	06123-02018		BEARING
32	176-76-27492		LEVER
33	01010-80830		BOLT
34	01602-20825		WASHER, SPRING
35	06123-02018		BEARING
36	04250-81265		END, ROD
37	01593-31210		NUT
38	04050-13020		PIN, COTTER
39	176-76-28150		BRACKET
40	01640-21323		WASHER
41	04050-13020		PIN, COTTER
42	176-76-27621		SPRING
43	176-76-28170		GUIDE
44	176-76-28160		ROD
45	01590-30809		NUT
46	04050-12015		PIN, COTTER
47	01641-20812		WASHER
48	04050-12012		PIN, COTTER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
