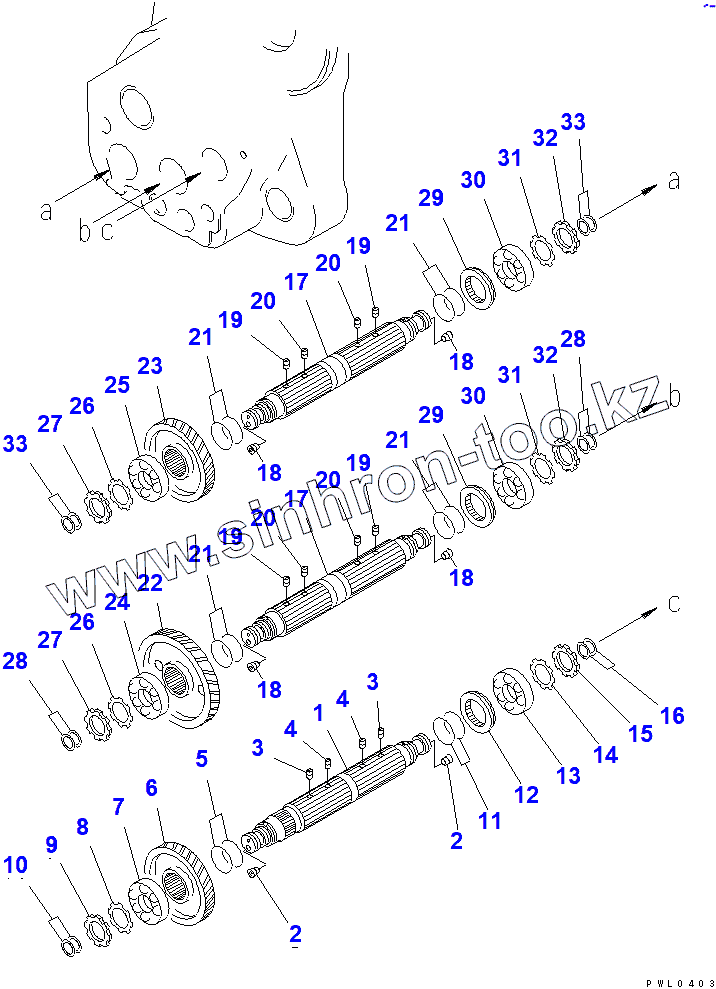

Каталог запасных частей к технике: Komatsu D155C-1D. WINCH
/173.gif)
1
2
2
3
3
4
4
5
6
7
8
9
11
12
13
14
15
16
17
17
18
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
22
23
24
25
26
26
27
27
28
29
29
30
30
31
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 176-76-01008 | 176-76-01008 | WINCH ASS'Y | |
| 1 | 176-76-61470 | SHAFT | |
| 2 | 07043-70312 | PLUG | |
| 3 | 176-76-61480 | SCREW | |
| 4 | 176-76-61490 | SCREW | |
| 5 | 07000-42065 | O-RING | |
| 6 | 176-76-61540 | GEAR | |
| 7 | 06040-06312 | BEARING | |
| 8 | 01658-05823 | WASHER | |
| 9 | 01530-05814 | NUT | |
| 10 | 176-76-61550 | SEAL | |
| 11 | 07000-42075 | O-RING | |
| 12 | 176-76-61530 | COLLAR | |
| 13 | 06041-00314 | BEARING | |
| 14 | 01658-06823 | WASHER | |
| 15 | 01530-06814 | NUT | |
| 16 | 176-76-61520 | SEAL,RING | |
| 17 | 176-76-61560 | SHAFT | |
| 18 | 07043-70312 | PLUG | |
| 19 | 176-76-61480 | SCREW | |
| 20 | 176-76-61490 | SCREW | |
| 21 | 07000-42075 | O-RING | |
| 22 | 176-76-61570 | GEAR | |
| 23 | 176-76-61580 | GEAR | |
| 24 | 06030-21314 | BEARING | |
| 25 | 06040-06314 | ВEARING, BALL | |
| 26 | 01658-06823 | WASHER | |
| 27 | 01530-06814 | NUT | |
| 28 | 176-76-61520 | SEAL,RING | |
| 29 | 176-76-61530 | COLLAR | |
| 30 | 06041-00314 | BEARING | |
| 31 | 01658-06823 | WASHER | |
| 32 | 01530-06814 | NUT | |
| 33 | 176-76-61520 | SEAL,RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
