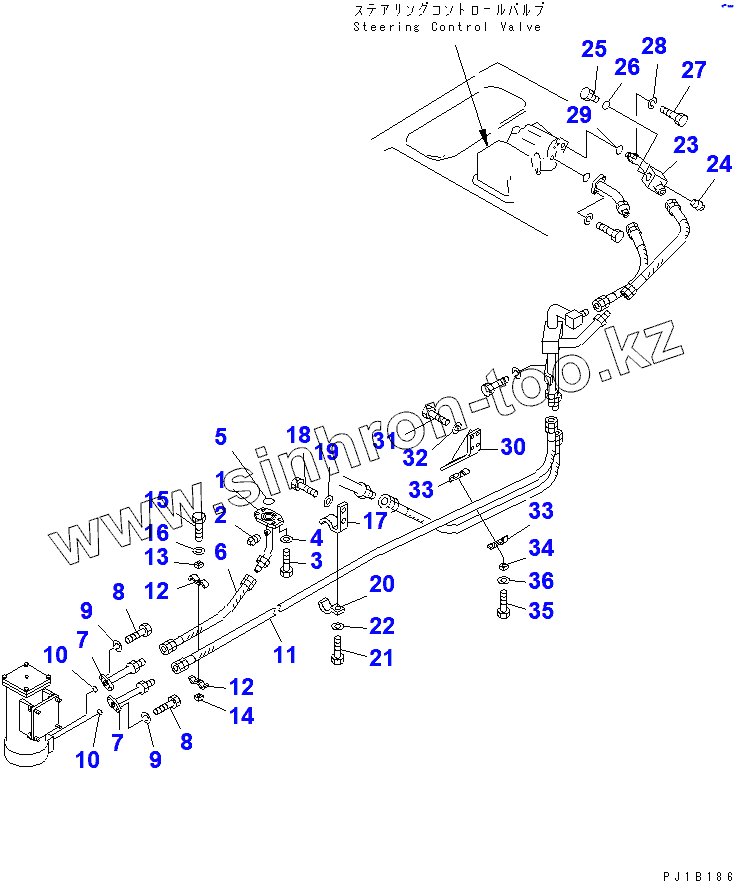

Каталог запасных частей к технике: Komatsu D155C-1D. STEERING PIPING

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

9

10

10

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	176-49-41150		TUBE
2	07042-10108		PLUG
3	01010-81240		BOLT
4	01643-31232		WASHER
5	07000-43035		O-RING
6	07102-21005		HOSE
7	176-49-41161		TUBE
8	01010-81030		BOLT
9	01602-21030		WASHER, SPRING
10	07000-43035		O-RING
11	07102-21023		HOSE
12	175-49-22610		CLAMP
13	150-19-25330		SEAT
14	150-19-25290		SEAT
15	01010-81250		BOLT
16	01643-31232		WASHER
17	175-49-22212		CLAMP
18	01010-81230		BOLT
19	01643-31232		WASHER
20	175-49-22471		CLAMP
21	01010-81230		BOLT
22	01643-31232		WASHER
23	176-49-41182		TUBE
24	07042-10108		PLUG
25	07040-12012		PLUG
26	07002-42034		O-RING
27	01010-81030		BOLT
28	01602-21030		WASHER, SPRING
29	07000-43032		O-RING
30	176-49-41310		BRACKET
31	01010-81245		BOLT
32	01643-31232		WASHER
33	150-19-25312		CLAMP
34	176-49-41330		SEAT
35	01010-81250		BOLT
36	01643-31232		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
