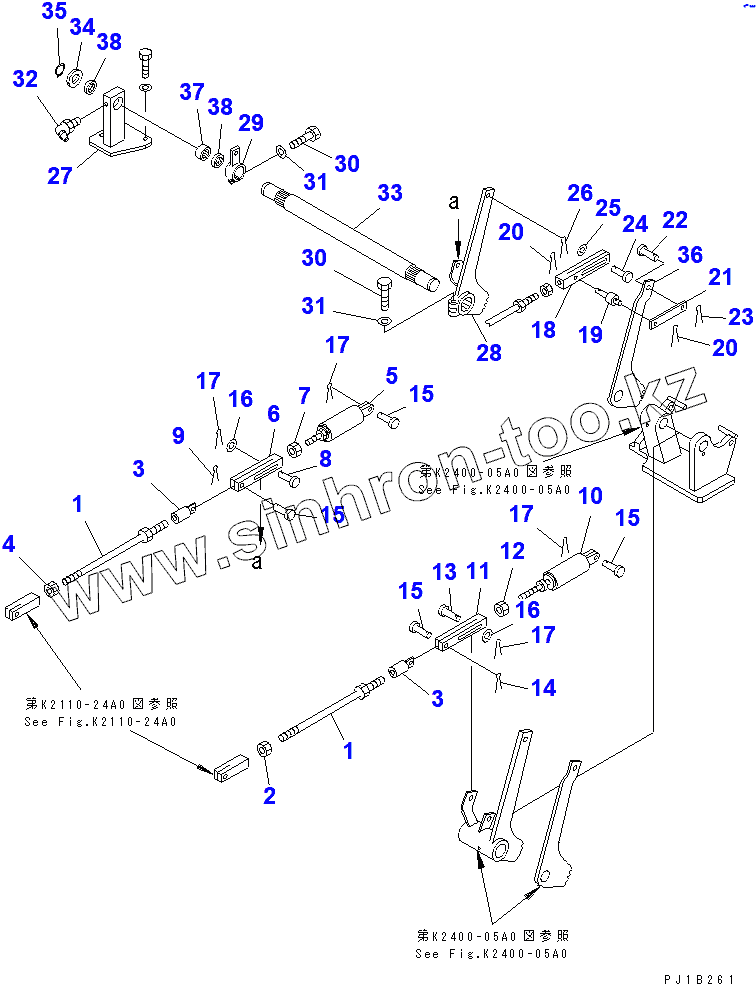

Каталог запасных частей к технике: Komatsu D155C-1D. STEERING CONTROL LINKAGE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
16
17
17
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
36
37
38
38
Позиция на иллюстрации Заводской номер детали Название детали
1 04248-31238 ROD
2 01508-21207 NUT
3 04216-21255 JOINT
4 01508-21207 NUT
5 176-43-43761 ROD, R.H.,R.H
6 176-43-43771 YOKE
7 01582-11210 NUT
8 04205-11238 PIN
9 04050-13020 PIN, COTTER
10 196-43-11510 ROD
11 196-43-11530 YOKE
12 01582-11210 NUT
13 04205-11238 PIN
14 04050-13020 PIN, COTTER
15 04205-11235 PIN
16 01641-21223 WASHER
17 04050-13020 PIN, COTTER
18 176-43-41850 YOKE
19 176-43-41870 PIN
20 04050-13015 PIN, COTTER
21 176-43-41860 PLATE
22 176-43-41840 PIN
23 04050-13015 PIN, COTTER
24 04205-11440 PIN
25 01641-21423 WASHER
26 04050-14022 PIN, COTTER
27 176-43-41231 BRACKET
28 176-43-41820 LEVER
29 176-43-41241 LEVER
30 01010-81245 BOLT
31 01643-31232 WASHER
32 07020-00675 FITTING, GREASE
33 176-43-41251 SHAFT
34 100-14-12140 SPACER
35 04064-03015 RING, SNAP
36 176-43-41830 PLATE
37 06120-03020 BEARING
38 06122-13004 SEAL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
