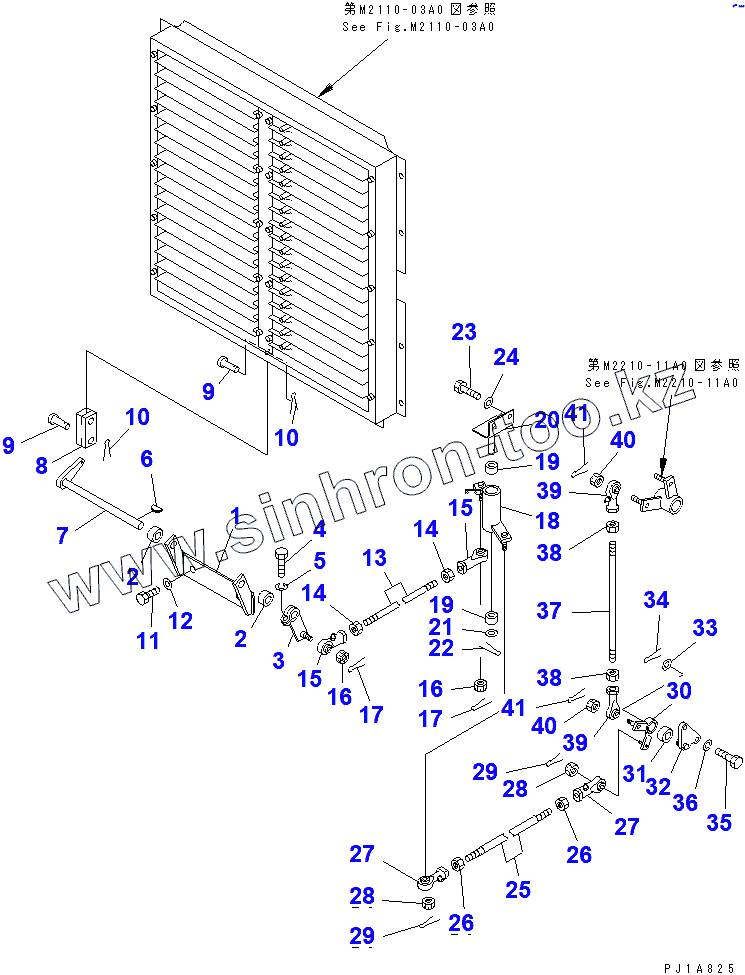

Каталог запасных частей к технике: Komatsu D155C-1D. SHUTTER CONTROL LINKAGE
/119.gif)
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
15
16
16
17
17
18
19
19
20
21
22
23
24
25
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
38
39
39
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 176-03-42180 | BRACKET | |
| 2 | 195-43-12640 | BUSHING | |
| 3 | 176-03-42190 | LEVER | |
| 4 | 01010-80830 | BOLT | |
| 5 | 01602-20825 | WASHER, SPRING | |
| 6 | 04010-00519 | KEY | |
| 7 | 176-03-42170 | LEVER | |
| 8 | 176-76-27320 | YOKE | |
| 9 | 04205-10822 | PIN | |
| 10 | 04050-12012 | PIN, COTTER | |
| 11 | 01010-81230 | BOLT | |
| 12 | 01643-31232 | WASHER | |
| 13 | 04245-41068 | ROD | |
| 14 | 01582-11008 | NUT | |
| 15 | 04250-41056 | END, ROD | |
| 16 | 01593-31008 | NUT | |
| 17 | 04050-12018 | PIN, COTTER | |
| 18 | 176-03-42220 | LEVER | |
| 19 | 195-43-12640 | BUSHING | |
| 20 | 176-03-42210 | BRACKET | |
| 21 | 01640-21626 | WASHER | |
| 22 | 04050-13025 | PIN, COTTER | |
| 23 | 01010-81225 | BOLT | |
| 24 | 01643-31232 | WASHER | |
| 25 | 176-03-42260 | ROD | |
| 26 | 01582-11008 | NUT | |
| 27 | 04250-41056 | END, ROD | |
| 28 | 01593-31008 | NUT | |
| 29 | 04050-12018 | PIN, COTTER | |
| 30 | 176-03-42250 | LEVER | |
| 31 | 195-43-12640 | BUSHING | |
| 32 | 176-03-42240 | BRACKET | |
| 33 | 01640-21626 | WASHER | |
| 34 | 04050-13025 | PIN, COTTER | |
| 35 | 01010-81225 | BOLT | |
| 36 | 01643-31232 | WASHER | |
| 37 | 04245-41061 | ROD | |
| 38 | 01582-11008 | NUT | |
| 39 | 04250-41056 | END, ROD | |
| 40 | 01593-31008 | NUT | |
| 41 | 04050-12018 | PIN, COTTER |
