Каталог запасных частей к технике: Komatsu D155C-1D. RADIATOR FAN GUARD

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

14

15

16

18

19

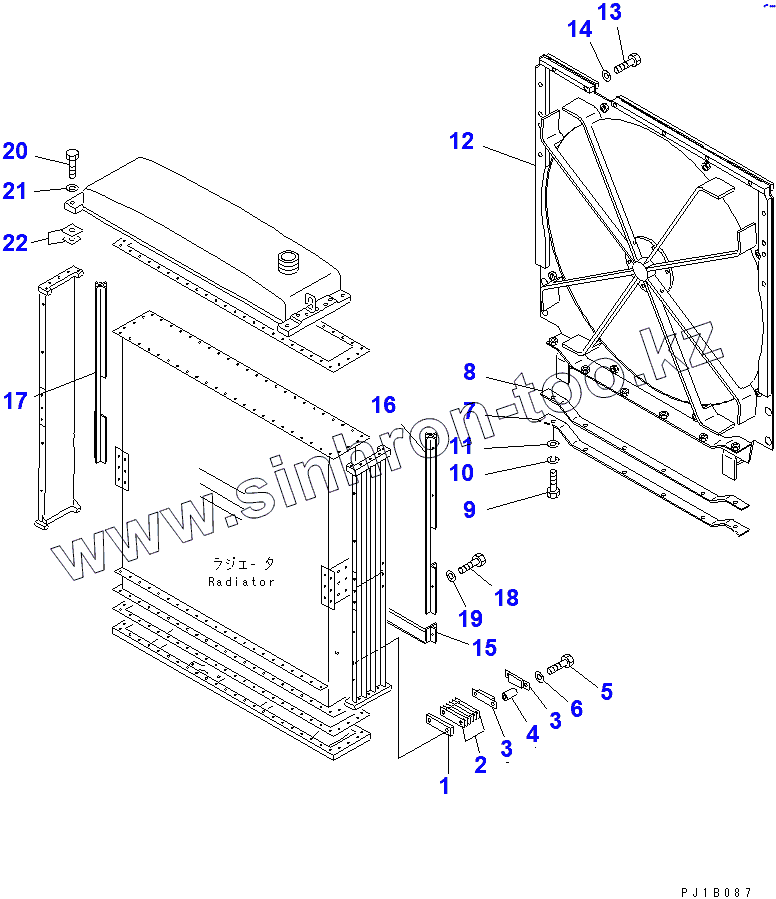

Позиция на иллюстрации	Заводской номер детали		Название детали
SHIM, 0.5MM	SHIM, 0.5MM		SHIM, 0.5MM
SHIM, 1.0MM	SHIM, 1.0MM		SHIM, 1.0MM
1	175-03-31240		SPACER
2	195-03-00060		SHIM ASS'Y
3	170-03-13120		CUSHION
4	170-03-13130		SPACER
5	01010-81280		BOLT
6	01643-31232		WASHER
7	175-03-31423		PLATE
8	175-03-31433		RUBBER
9	01010-81025		BOLT
10	01602-21030		WASHER, SPRING
11	01640-21016		WASHER
12	176-03-45110		GUARD
13	01010-81255		BOLT
14	01643-31232		WASHER
15	175-03-31460		PLATE
16	175-03-31471		BRACKET,L.H.
17	175-03-31481		BRACKET,R.H.
18	01010-81025		BOLT
19	01643-31032		WASHER
20	01010-81860		BOLT
21	01643-31845		WASHER
22	195-03-11570		SHIM, 1.0MM

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
