Каталог запасных частей к технике: Komatsu D155C-1D. OIL COOLER

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

5

6

6

7

7

8

8

9

10

11

11

12

12

13

13

13

14

15

15

16

16

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

31

32

33

34

35

35

36

37

38

39

40

42

43

44

45

46

47

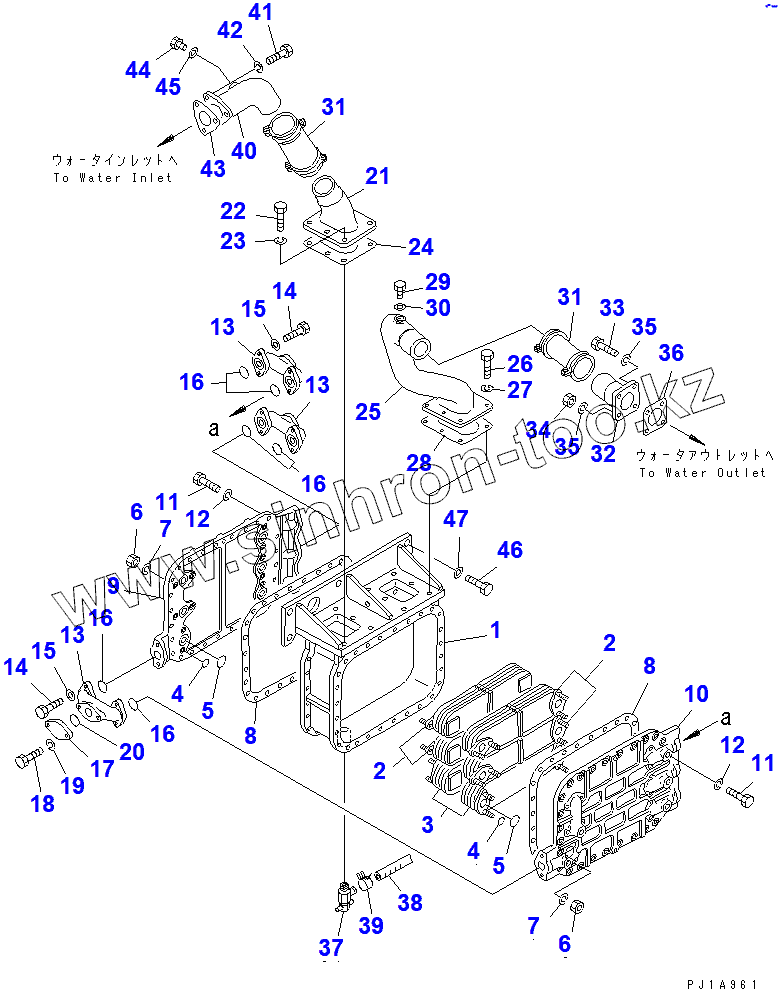

Позиция на иллюстрации	Заводской номер детали		Название детали
07332-52400	07332-52400		GASKET
07332-62400	07332-62400		CLAMP
196-03-00062	196-03-00062		OIL COOLER ASS'Y
1	196-03-13110		CASE
2	195-03-19130		COOLER
3	196-03-13140		COOLER
4	07000-62014		O-RING
5	07000-63032		O-RING (K3)
6	01580-10806		NUT
7	01602-20825		WASHER, SPRING
8	196-03-13151		GASKET
9	196-03-13120		COVER
10	196-03-13130		COVER
11	01010-81030		BOLT
12	01602-21030		WASHER, SPRING
13	195-03-19110		FLANGE
14	01010-81240		BOLT
15	01643-31232		WASHER
16	07000-43038		O-RING
17	176-03-43150		FLANGE
18	01010-81030		BOLT
19	01602-21030		WASHER, SPRING
20	07000-43042		O-RING
21	175-03-34122		TUBE
22	01010-81040		BOLT
23	01602-21030		WASHER, SPRING
24	195-03-12341		GASKET
25	175-03-34132		TUBE
26	01010-81040		BOLT
27	01602-21030		WASHER, SPRING
28	195-03-12341		GASKET
29	07040-11612		PLUG
30	07005-01612		GASKET
31	07332-02400		COUPLING
32	175-03-34142		TUBE
33	01010-81040		BOLT
34	01580-11008		NUT
35	01602-21030		WASHER, SPRING
36	195-03-12561		GASKET
37	195-03-13241		VALVE
38	195-03-13180		HOSE
39	07285-00180		CLIP
40	175-03-34111		TUBE
41	01010-81035		BOLT
42	01602-21030		WASHER, SPRING
43	195-03-12820		GASKET
44	07040-11612		PLUG
45	07005-01612		GASKET
46	01010-81645		BOLT
47	01643-31645		WASHER
