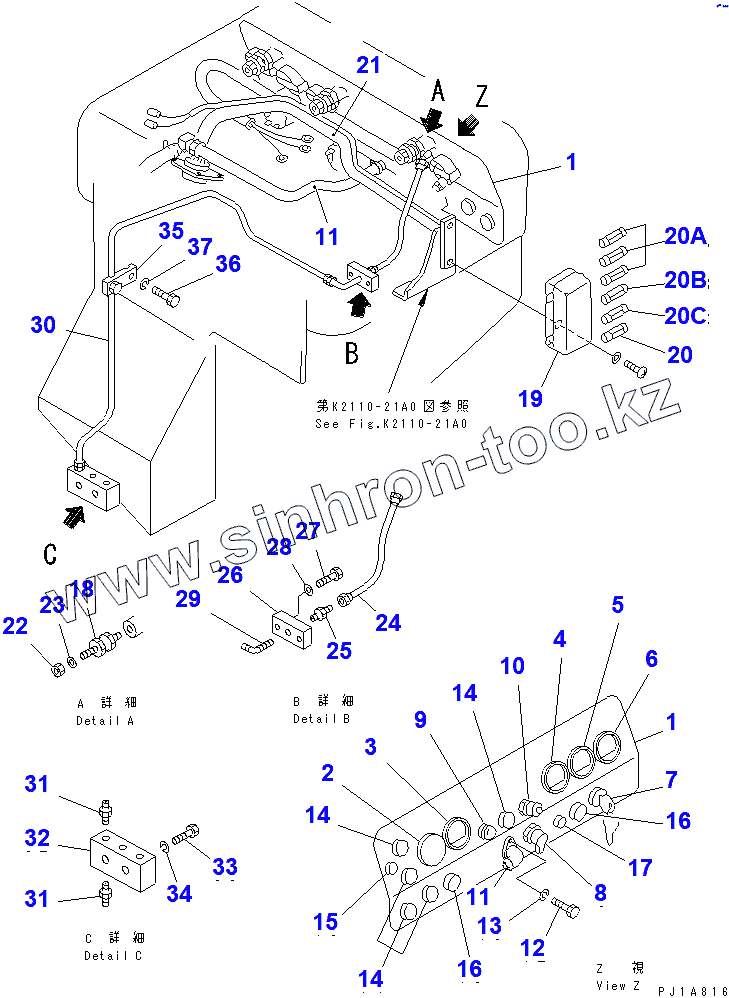

Каталог запасных частей к технике: Komatsu D155C-1D. INSTRUMENT PANEL

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

11

11

12

13

14

14

14

15

16

16

17

18

19

20

20A

20B

20C

21

21

23

24

25

26

27

28

29

30

31

31

32

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	176-06-41113		PANEL
2	195-06-21610		CAP
3	195-06-23130		GAUGE,OIL PRESSURE
4	195-06-23110		GAUGE, WATER TEMPERATURE
5	195-06-23120		GAUGE, OIL TEMPERATURE
6	195-06-23140		AMMETER
7	08086-10000		SWITCH, STARTING
8	08063-02000		SWITCH, LAMP
9	08147-42415		LAMP
10	6128-81-4120		LAMP
11	08671-10040		HOSE
12	01010-80616		BOLT
13	01602-20619		WASHER, SPRING
14	09415-01610		CAP
15	175-06-38570		CAP
16	09415-02110		CAP
17	09415-01008		CAP
18	154-06-13910		ISOLATOR
19	175-06-35431		BOX
20	175-06-35390		FUSE
20A	175-06-35420		FUSE
20B	175-06-35410		FUSE
20C	175-06-35420		FUSE
21	176-06-44110		WIRING HARNESS
21	196-06-25211		WIRING HARNESS
22	01582-11008		NUT
23	01643-31032		WASHER
24	196-06-21210		TUBE
25	07213-50510		CONNECTOR
26	196-06-21180		PLATE
27	01010-81020		BOLT
28	01643-31032		WASHER
29	6610-81-8820		ELBOW
30	196-06-21190		TUBE
31	07213-50510		CONNECTOR
32	175-06-37560		BLOCK
33	01010-81025		BOLT
34	01602-21030		WASHER, SPRING
35	175-06-81160		CLAMP
36	01010-80620		BOLT
37	01602-20619		WASHER, SPRING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
