Каталог запасных частей к технике: Komatsu D155C-1D. FLOOR FRAME

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

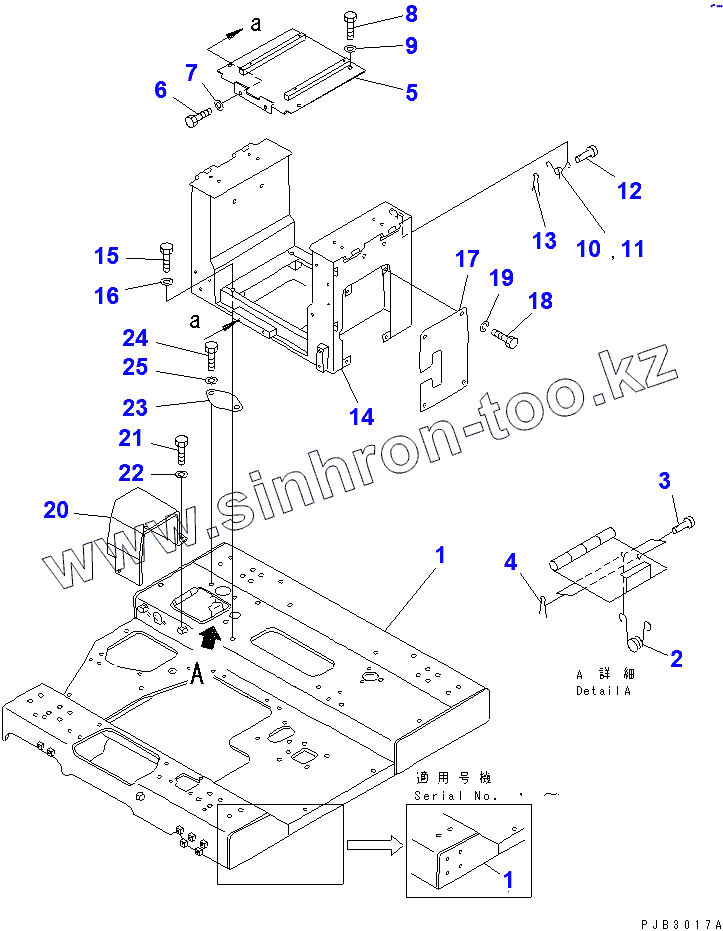

Позиция на иллюстрации	Заводской номер детали		Название детали
176-54-45460	176-54-45460		FRAME
1	176-54-44210		FLOOR FRAME
2	09463-00002		SPRING
3	04205-10618		PIN
4	04050-11610		PIN, COTTER
5	176-57-41152		COVER
6	01010-81225		BOLT
7	01643-31232		WASHER
8	01010-81230		BOLT
9	01643-31232		WASHER
10	09463-00002		SPRING
11	09463-00006		SPRING
12	04205-10616		PIN
13	04050-11610		PIN, COTTER
14	176-57-41112		CASE
15	01010-81485		BOLT
16	01643-31445		WASHER
17	176-57-41121		COVER
18	01010-80820		BOLT
19	01643-30823		WASHER
20	176-54-45510		COVER
21	01010-81230		BOLT
22	01643-31232		WASHER
23	196-54-29470		PLATE
24	01010-81230		BOLT
25	01643-31232		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
