Каталог запасных частей к технике: Komatsu D155C-1D. DRUM ROLLER

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

5

6

6

7

7

8

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

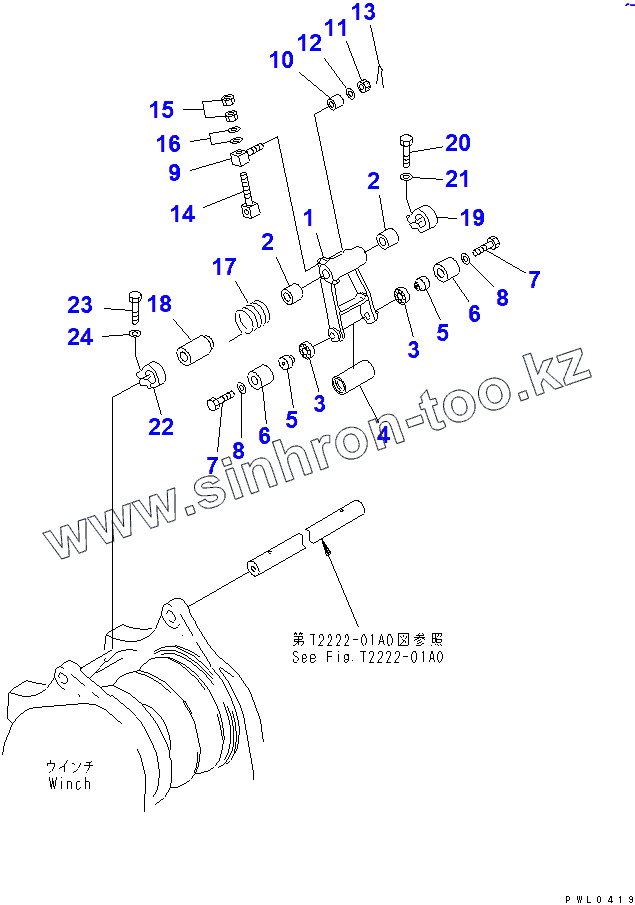

Позиция на иллюстрации	Заводской номер детали		Название детали
196-70-00340	196-70-00340		DRUM ROLLER ASS'Y
1	196-70-18110		BRACKET
2	196-70-18160		BUSHING
3	196-70-18150		BEARING
4	196-70-18120		ROLLER
5	196-70-18140		SHAFT
6	196-70-18130		ROLLER
7	01011-31410		BOLT
8	01643-31445		WASHER
9	196-70-18170		JOINT
10	09350-01620		BUSHING
11	01593-31613		NUT
12	01643-31645		WASHER
13	04050-04025		PIN, COTTER
14	196-70-18180		ROD
15	01580-01411		NUT
16	01643-31445		WASHER
17	196-70-18210		SPRING
18	196-70-18240		PIPE
19	196-70-18220		BOSS
20	01010-81460		BOLT
21	01643-31445		WASHER
22	196-70-18230		BOSS
23	01010-81460		BOLT
24	01643-31445		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
