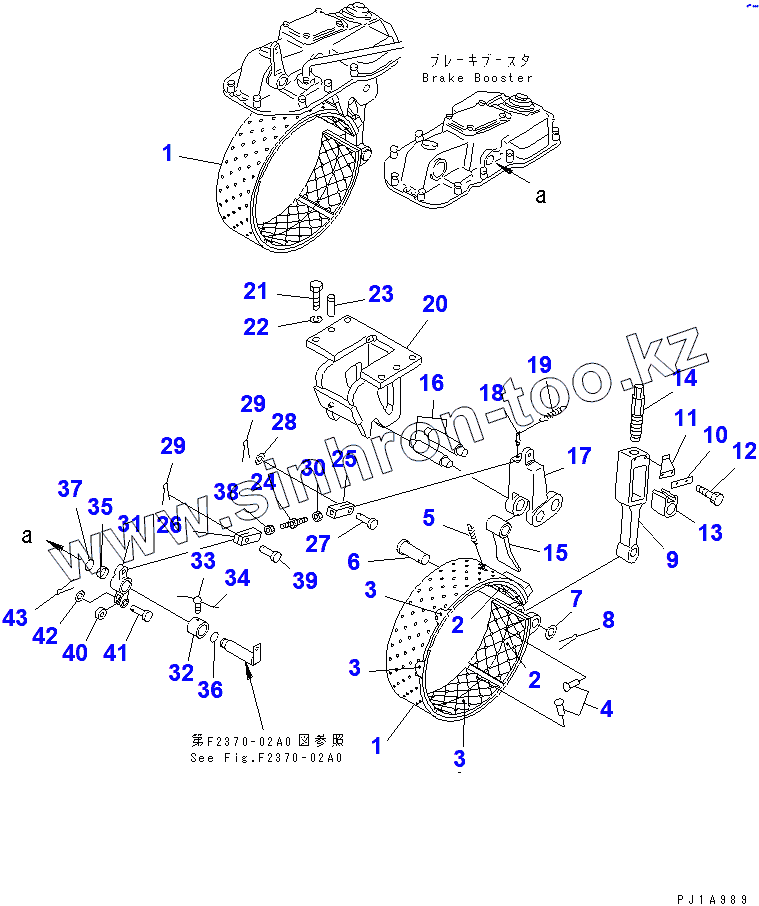

Каталог запасных частей к технике: Komatsu D155C-1D. BRAKE BAND AND LINKAGE

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

31

32

33

34

35

36

37

38

39

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
175-33-00092	175-33-00092		BRAKE BAND ASS'Y,R.H.
175-33-24290	175-33-24290		BRACKET,R.H.
BAND,R.H.	BAND,R.H.		BAND, R.H.
175-33-00082	175-33-00082		BRAKE BAND ASS'Y,L.H.
1	BAND,L.H.		BAND, L.H.
2	170-33-12162		LINING,(A)
3	178-33-12131		LINING,(B)
4	04412-00514		RIVET,BRAKE
5	100-33-13120		SPRING
6	175-33-24210		PIN
7	175-33-24220		WASHER
8	04050-14050		PIN,COTTER
9	175-33-24230		ROD
10	154-33-11620		PLATE, LOCK
11	154-33-11610		SPRING
12	01010-81016		BOLT
13	154-33-11540		BLOCK
14	175-33-24270		BOLT
15	175-33-24240		END
16	175-33-24260		PIN
17	175-33-24250		LEVER
18	154-33-11650		SEAT
19	150-33-12171		SPRING
20	175-33-24280		BRACKET,L.H.
21	01010-82055		BOLT
22	01602-22060		WASHER,SPRING
23	154-33-11720		PIN, DOWEL
24	175-33-24311		BOLT
25	175-33-24320		YOKE
26	175-33-24330		YOKE
27	175-33-24390		PIN
28	01640-21826		WASHER
29	04050-14028		PIN,COTTER
30	175-33-24342		NUT
31	175-33-24352		LEVER ASS'Y
32	154-33-21270		SPACER
33	01306-00616		SCREW
34	04059-01020		WIRE, LOCK
35	154-33-21280		SPACER
36	07000-43030		O-RING
37	07000-43025		O-RING
38	01583-11811		NUT
39	175-33-24450		PIN
40	170-33-13330		ROLLER
41	04205-11645		PIN
42	01641-21626		WASHER
43	04050-14025		PIN, COTTER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
