Каталог запасных частей к технике: Komatsu D155C-1D. BATTERY CABLE

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

5

6

6

6

6

6

7

8

9

9

10

11

12

13

13

13

14

15

16

17

18

19

20

21

21

21

22

23

24

25

26

27

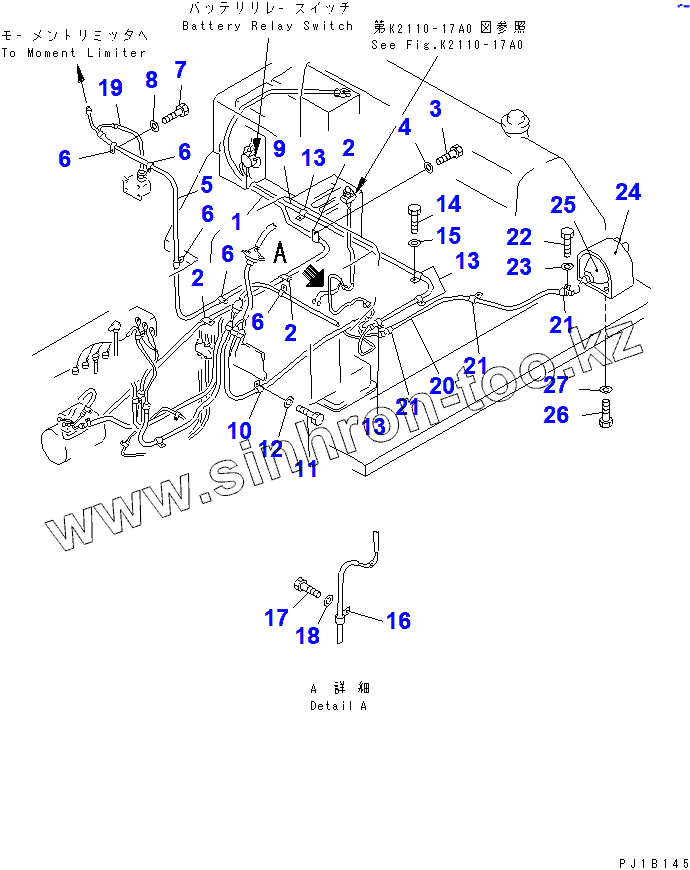

Позиция на иллюстрации	Заводской номер детали		Название детали
08113-02480	08113-02480		BULB
1	196-06-25121		CABLE
2	04434-52711		CLIP
3	01010-81020		BOLT
4	01643-31032		WASHER
5	196-70-27111		WIRING HARNESS
6	04434-51510		CLIP
7	01010-81020		BOLT
8	01643-31032		WASHER
9	176-06-44130		WIRING HARNESS
9	176-06-54130		WIRING HARNESS
10	04434-52511		CLIP
11	01010-81020		BOLT
12	01643-31032		WASHER
13	04434-51510		CLIP
14	01010-81020		BOLT
15	01643-31032		WASHER
16	04434-51210		CLIP
17	01010-81016		BOLT
18	01643-31032		WASHER
19	196-06-21240		WIRE ASS'Y
20	176-06-41382		WIRE ASS'Y,(WITHOUT CAB)
21	04434-51510		CLIP
22	01010-81020		BOLT
23	01643-31032		WASHER
24	176-06-41440		COVER
25	08128-32400		LAMP
26	01010-81230		BOLT
27	01643-31232		WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
