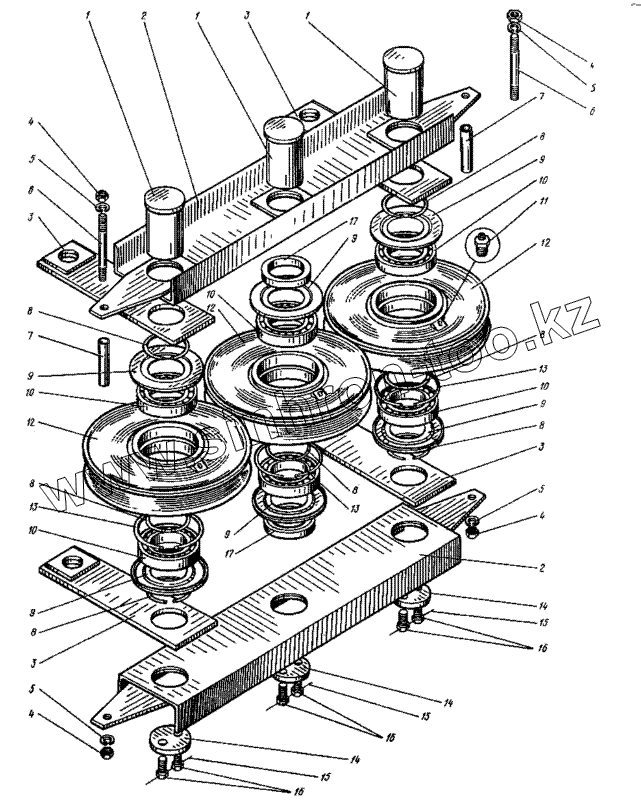

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Траверса подвижная. (24-10040)
1
1
1
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 18-10040-02А | Ось | |
| 2 | 24-10030-13 | Балка траверсы | |
| 3 | 5-10030-04 | Щековина | |
| 4 | 5915 | Гайка М8 | |
| 5 | 6402 | Шайба 12.65Г | |
| 6 | 11769 | Шпилька AM16х200/44 | |
| 7 | 18-10040-05 | Труба распорная | |
| 8 | Н-18040-16 | Кольцо распорное | |
| 9 | Н-18040-06 | Крышка | |
| 10 | 8338 | Подшипник 317 | |
| 11 | 19853 | Масленка 1.2Кд.6 | |
| 12 | 24-10030-20 | Блок | |
| 13 | Н-18040-08 | Кольцо пружинное | |
| 14 | 23 | Планка стопорная Дв=65 | |
| 15 | 3282 | Проволока 0,4 L=260 мм | |
| 16 | 7798 | Болт М12х25 | |
| 17 | 18-10040-01 | Втулка распорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
