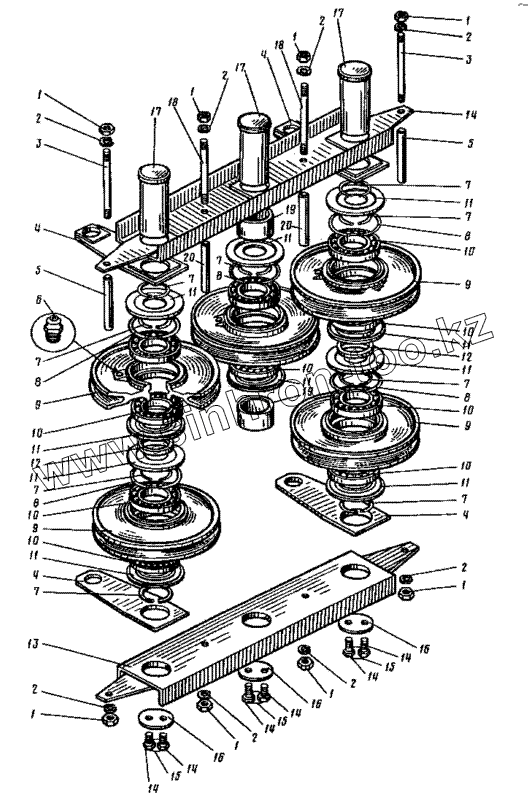

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Траверса подвижная. (23-10040)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
3
3
4
4
4
4
5
5
6
7
7
7
7
7
7
7
7
7
8
8
8
8
8
9
9
9
9
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
12
12
13
14
14
14
14
14
14
14
15
15
15
16
16
16
17
17
17
18
18
19
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
1 5915 Гайка М8
2 6402 Шайба 12.65Г
3 11769 Шпилька AM16х200/44
4 4-10040-01 Щековина
5 4-10040-10 Труба распорная
6 19853 Масленка 1.2Кд.6
7 Н-18040-16 Кольцо распорное
8 Н-18040-08 Кольцо пружинное
9 24-10030-20 Блок
10 8338 Подшипник 317
11 Н-18040-06 Крышка
12 Н-18050-06 Кольцо распорное
13 23-10040-02 Балка траверсы
14 7798 Болт М12х25
15 3282 Проволока 0,4 L=260 мм
16 6037 Шайба Дв=90
17 4-10040-07 Втулка распорная
18 11769 Шпилька AM16х200/44
19 4-10040-07 Втулка распорная
20 4-10040-05 Труба распорная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
