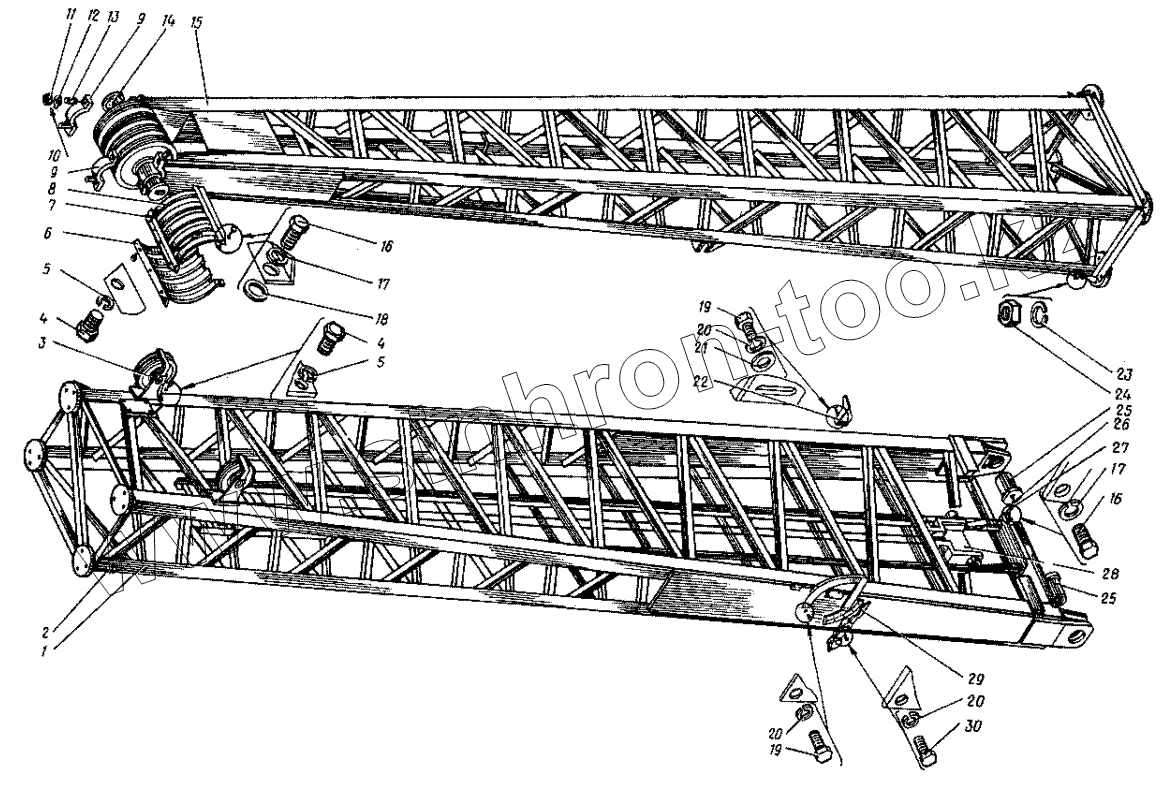

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Стрела. (24-15000)
1
2
3
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
19
19
20
20
20
21
22
23
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 24-15020 | Секция стрелы нижняя | |
| 2 | 7798 | Болт М12х25 | |
| 3 | 23-16040 | Ролик поддерживающий | |
| 4 | 7798 | Болт М12х25 | |
| 5 | 6402 | Шайба 12.65Г | |
| 6 | 24-15040-02 | Ограждение | |
| 7 | 5915 | Гайка М8 | |
| 8 | 18-15040-02 | Ограждение | |
| 9 | 23-15030-02А | Крышка подшипника | |
| 10 | 397 | Шплинт 3,2х32 | |
| 11 | 5918 | Гайка М12 | |
| 12 | 3693 | Шайба стопорная II | |
| 13 | 11765 | Шпилька М24х65 | |
| 14 | 24-15040 | Головка стрелы | |
| 15 | 24-15030 | Секция стрелы верхняя | |
| 16 | 7798 | Болт М12х25 | |
| 17 | 6402 | Шайба 12.65Г | |
| 18 | 17-15040-13 | Шайба | |
| 19 | 7798 | Болт М12х25 | |
| 20 | 6402 | Шайба 12.65Г | |
| 21 | 11371 | Шайба 12 | |
| 22 | 23-15080 | Упор стреловой | |
| 23 | 6402 | Шайба 12.65Г | |
| 24 | 5915 | Гайка М8 | |
| 25 | 24-15010-04 | Валик | |
| 26 | 19853 | Масленка 1.2Кд.6 | |
| 27 | 6119 | Оседержатель | |
| 28 | 23-15060 | Успокоитель грейфера | |
| 29 | 23-15050 | Указатель грузоподъемности | |
| 30 | 7798 | Болт М12х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
