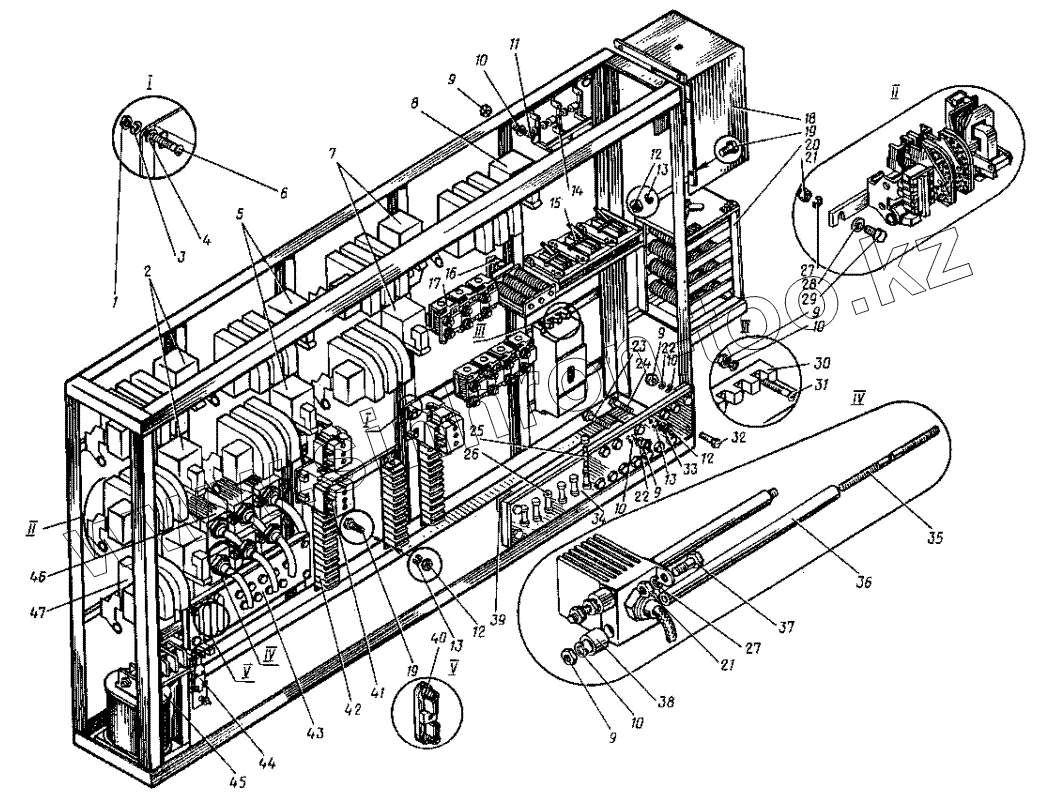

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Шкаф панели №1. (23-21081)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
9
9
10
10
10
10
10
11
12
12
12
13
13
13
14
15
16
17
18
19
19
20
21
21
22
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
1 5927 Гайка М6
2 16-524.002 Контактор переменного тока КТ 6013
3 6402 Шайба 12.65Г
4 11371 Шайба 12
5 16-524.002 Контактор переменного тока КТ 6013
6 17473 Винт М4х8
7 16-524.002 Контактор переменного тока КТ 6013
8 16-524.002 Контактор переменного тока КТ 6013
9 5915 Гайка М8
10 6402 Шайба 12.65Г
11 7798 Болт М12х25
12 5915 Гайка М8
13 6402 Шайба 12.65Г
14 2327 Переключатель ПБ-32
15 БКТС-93-4 Блок компаундирующих трансформаторов и сопротивлений БКТС-93-4
16 16-517.442 Трансформатор тока ТК-20-0,5-200/5
17 6.ТД.237.004.3 Электромагнитное реле РЭО-401
18 23-21081-10 Кожух
19 7798 Болт М12х25
20 Реостат установки Реостат установки
21 5915 Гайка М8
22 11371 Шайба 12
23 4-21082-34А Болт
24 4-21082-35А Болт
25 16-522.01 Вставка плавкая ПВ-50А
26 16-522.091 Предохранитель типа Пр-2
27 6402 Шайба 12.65Г
28 11371 Шайба 12
29 7798 Болт М12х25
30 16-526.010 Выключатель A3114П
31 17473 Винт М4х8
32 7798 Болт М12х25
33 11371 Шайба 12
34 23-21081-07 Плита
35 17-21082-16 Шпилька
36 17-21082-15 Втулка
37 7798 Болт М12х25
38 4-20080-08А Втулка
39 4-21082-37 Прокладка
40 16-522.01 Вставка плавкая ПВ-50А
41 16.0536.001 Пускатель магнитный ПМЕ-111/380
42 КМЕ-1015 Набор зажимов КМЕ-1015
43 23-21081-08 Плита
44 16.523-455 Реле тока РЭВ-312
45 16.710 Трансформатор ОСО-0,25
46 1.0662 Вентиль В200-4-131.94
47 16-524.002 Контактор переменного тока КТ 6013
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
