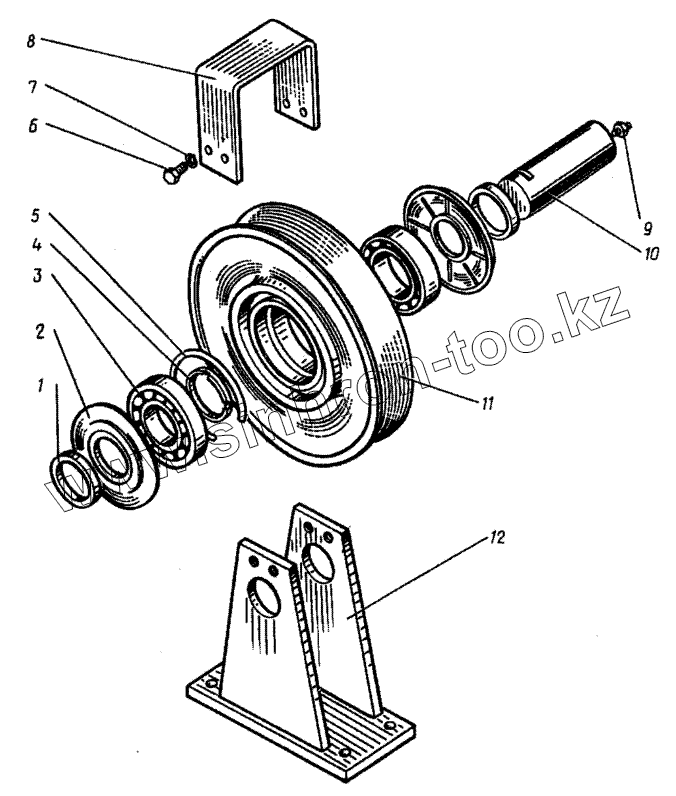

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Ролик поддерживающий. (23-16040)

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано КДЭ-163 (2002)

Схема > Не выбрано Кабина машиниста. (23-17000А) Оборудование кабины машиниста. (23-00070Б) Дверь внутренняя. (23-17210) Дверь кабины боковая. (23-22030) Кузов. (23-22000Б, 24-22000Б) Силовая установка с ДГУ 100. (23-05000Б) Система питания. (23-05040) Платформа ходовая. (23-01000, 24-01000) Рельсовый захват. (Н-01-00) Выключатель рессор. (23-01030В) Выключатель рессор. (23-01030В) Передача тормозная рычажная. (23-01050, 24-01050) Оборудование тормозное пневматическое. (23-01060, 24-01060) Оборудование поворотной рамы. (23-02000А, 24-02000А) Опорно-поворотное устройство. (17-03000Б) Аутригер. (4-04020, 5-04020) Грузовая лебедка. (23-06000) Редуктор. (23-06020) Барабан правый/левый. (23-06030-01/23-06030-02) Муфта тормозная. (17-06040) Левый и правый ограничители сматывания канатов. (17-06072, 17-06073) Ролик прижимной. (23-06071) Сигнализатор угла наклона. (23-06080) Механизм поворота. (23-08000) Редуктор. (23-08020) Муфта. (4-08030Б) Механизм передвижения. (23-09000) Редуктор осевой. (4-09020Б) Подшипник осевой. (23-09030) Подвеска шарнирная. (23-09070) Портал и ограничитель грузоподъемности. (17-10000Б, 18-10000Б) Траверса неподвижная. (23-10030) Траверса подвижная. (23-10040) Траверса неподвижная. (24-10030) Траверса подвижная. (24-10040) Стреловая лебедка. (23-12000) Редуктор. (23-12020) Муфта. (4-12030А) Барабан. (23-12050) Обойма крюковая. (23-13000) Обойма крюковая. (24-13000) Стела. (23-15000) Головка стрелы. (23-15040) Стрела. (24-15000) Головка стрелы. (24-15040) Указатель грузоподъемности. (23-15050) Успокоитель грейфера. (23-15070) Оборудование для удлинения стрелы. (23-16000, 24-16000) Ролик поддерживающий. (23-16040) Установка электрооборудования в панели №1. (23-20020) Кабельная катушка. (4-20030) Установка магнитного контроллера. (23-20040) Установка выключателя. (23-20050) Электрооборудование ходовой рамы. (23-21001А) Установка токоприемника. (17-21020) Установка электрооборудования снизу на поворотную раму. (23-21002) Установка электрооборудования на поворотную раму сверху. (23-21003) Шкаф панели №1. (23-21081) Панель №1. (23-21080А) Установка электрооборудования на кузове крана. (23-21060Б) Панель №2. (23-21090А) Пульт управления. (23-21120) Оборудование стрелы под электропроводку. (23-21140А, 24-21140А) Установка электрооборудования кабины. (23-21171, 24-21171) Грузоподъемный электромагнит. (23-00000) Грейфер Н-18-3. (29-00000) Подвеска. (29-00040) Траверса. (29-00050СБ) Кран стреловой железнодорожный. Общий вид. (23-00000, 24-00000) Инструмент и принадлежности. (23-26000)

1

2

3

4

5

6

7

8

9

10

11

12

Позиция на иллюстрации	Заводской номер детали		Название детали
1	23-16040-04		Втулка
2	23-15060-02		Крышка
3	8338		Подшипник 317
4	4-15060-04		Кольцо
5	4-15060-10		Кольцо пружинное
6	7798		Болт М12х25
7	6402		Шайба 12.65Г
8	17-16040-01		Скоба
9	19853		Масленка 1.2Кд.6
10	17-16040-02		Ось
11	23-16040-06		Блок
12	23-16040-03		Стойка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
