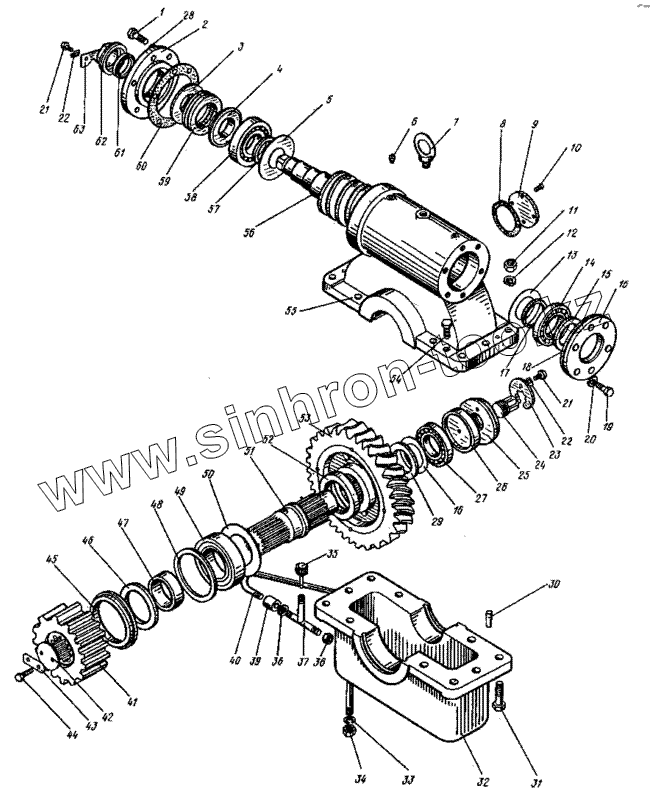

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Редуктор. (23-12020)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7798 | Болт М12х25 | |
| 2 | 23-1220-09 | Крышка | |
| 3 | 23-12020-05 | Шайба упорная | |
| 4 | 23-12020-23 | Втулка | |
| 5 | 3-12020-11 | Шайба маслоотражательная | |
| 6 | 19853 | Масленка 1.2Кд.6 | |
| 7 | 4-12020-26 | Рым-пробка | |
| 8 | 3-12020-13А | Прокладка | |
| 9 | 3-12020-12А | Крышка | |
| 10 | 17473 | Винт М4х8 | |
| 11 | 5915 | Гайка М8 | |
| 12 | 6402 | Шайба 12.65Г | |
| 13 | 3-12020-14 | Шайба маслоотражательная | |
| 14 | 8338 | Подшипник 317 | |
| 15 | 8752 | Манжета I-80х105-1 | |
| 16 | 3-12020-18А | Крышка | |
| 17 | 23-12020-20 | Кольцо распорное | |
| 18 | 3-12020-19 | Прокладка | |
| 19 | 7798 | Болт М12х25 | |
| 20 | 6402 | Шайба 12.65Г | |
| 21 | 7798 | Болт М12х25 | |
| 22 | 3693 | Шайба стопорная II | |
| 23 | 4-09020-73 | Шайба стопорная | |
| 24 | 4-09020-74 | Винт регулировочный | |
| 25 | 4-09020-26А | Крышка упорная | |
| 26 | 3-12020-15А | Фланец упорный | |
| 27 | 333 | Подшипник | |
| 28 | 6402 | Шайба 12.65Г | |
| 29 | 3-12020-17 | Кольцо распорное | |
| 30 | 3128 | Штифт 6Гх30 | |
| 31 | 7798 | Болт М12х25 | |
| 32 | 3-12021-27А | Корпус | |
| 33 | 4-12020-28 | Прокладка | |
| 34 | 3-12011-07А | Гайка накидная | |
| 35 | 23-12023 | Маслоуказатель | |
| 36 | 8968 | Контргайка 20 | |
| 37 | 23-12020-25 | Тройник | |
| 39 | 8966 | Муфта короткая 25 ст. | |
| 40 | 23-12020-16 | Труба | |
| 41 | 3-12020-04Б | Шестерня | |
| 42 | 23 | Планка стопорная Дв=65 | |
| 43 | 23 | Планка стопорная Дв=65 | |
| 44 | 7798 | Болт М12х25 | |
| 45 | 4-12020-31 | Крышка | |
| 46 | 8752 | Манжета I-80х105-1 | |
| 47 | 3-12020-03А | Втулка | |
| 48 | 3-12020-25А | Кольцо манжетное | |
| 49 | 333 | Подшипник | |
| 50 | 3-12020-01А | Шайба маслоотражательная | |
| 51 | 3-12020-06В | Вал | |
| 52 | 4-12020-30 | Втулка манжетная | |
| 53 | 3-12022Б | Колесо червячное | |
| 54 | 4-06020-36 | Винт | |
| 55 | 3-12021-26А | Крышка | |
| 56 | 23-12020-07 | Червяк | |
| 57 | 3-12020-22А | Кольцо распорное | |
| 58 | 8338 | Подшипник 317 | |
| 59 | 6874 | Подшипник | |
| 60 | 3-12020-08А | Прокладка | |
| 61 | 8752 | Манжета I-80х105-1 | |
| 62 | 23-12020-02 | Гайка регулировочная | |
| 63 | 23-12020-24 | Планка стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
