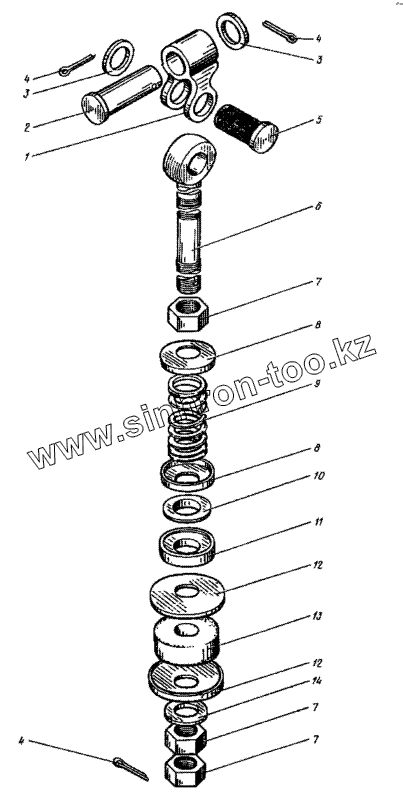

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Подвеска шарнирная. (23-09070)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
5
6
7
7
7
8
8
9
10
11
12
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 4-09070-06 Шарнир
2 6110 Ось 40Х3Х120/105
3 694 Шайба 40
4 397 Шплинт 3,2х32
5 6024 Валик 30Х5х70/63
6 23-09070-01 Подвеска
7 5915 Гайка М8
8 14-09070-01 Стакан
9 4-09070-03 Пружина
10 4-09070-05 Упор сферический
11 4-09070-04 Тарелка сферическая
12 У-57 Обойма
13 У-110 Прокладка
14 11371 Шайба 12
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
