Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Подшипник осевой. (23-09030)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

6

6

7

7

8

9

10

11

12

13

14

15

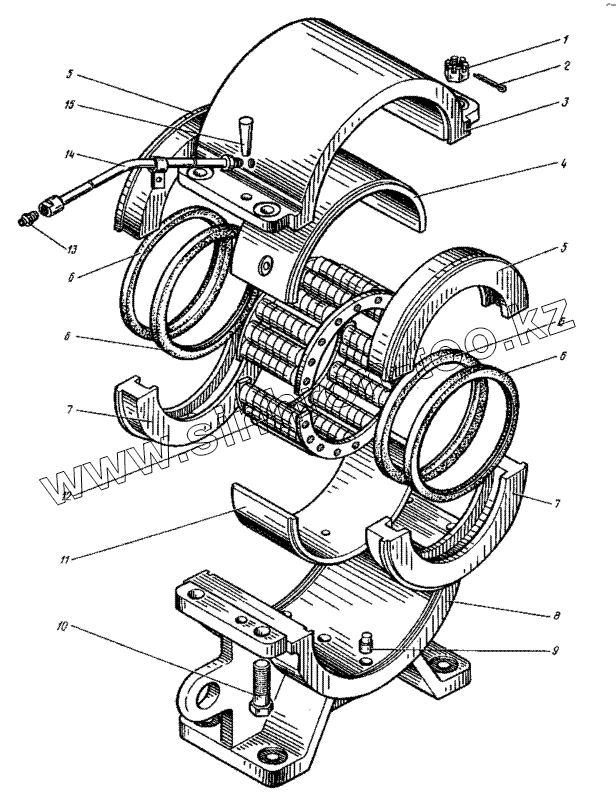

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5918		Гайка М12
2	397		Шплинт 3,2х32
3	4-09030-02А		Крышка
4	23-09030-09А		Полукольцо верхнее
5	23-09020-85А		Полукрышка
6	4-09020-11		Манжета d=170 мм
7	23-09020-84А		Полукрышка
8	4-09030-01Б		Корпус подшипника
9	4-09020-54		Штифт
10	7798		Болт М12х25
11	23-09020-89А		Обойма разъемная
12	23-09020-04		Подшипник
13	19853		Масленка 1.2Кд.6
14	23-09030-03		Труба
15	4-09022-69		Штифт конический

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
