Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Механизм поворота. (23-08000)

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

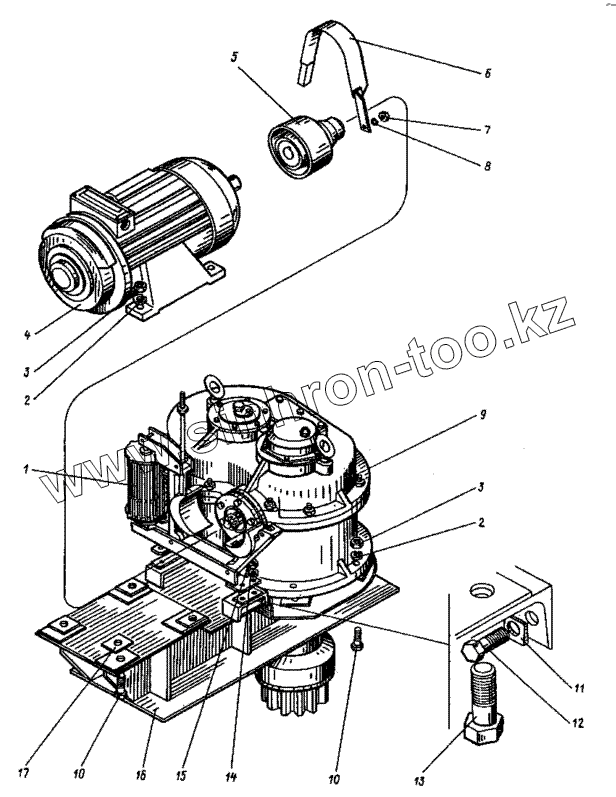

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5.1758		Тормоз ТКГ-200
2	6402		Шайба 12.65Г
3	5915		Гайка М8
4	185		Электродвигатель МТН-412-8
5	4-08030Б		Муфта
6	17-08010-05		Кожух
7	5915		Гайка М8
8	6402		Шайба 12.65Г
9	23-08020		Редуктор
10	7805		Болт М6х30
11	10906		Шайба 24
12	7805		Болт М6х30
13	7805		Болт М6х30
14	6402		Шайба 12.65Г
15	5915		Гайка М8
16	23-08040		Рама
17	23-08010-02		Прокладка
