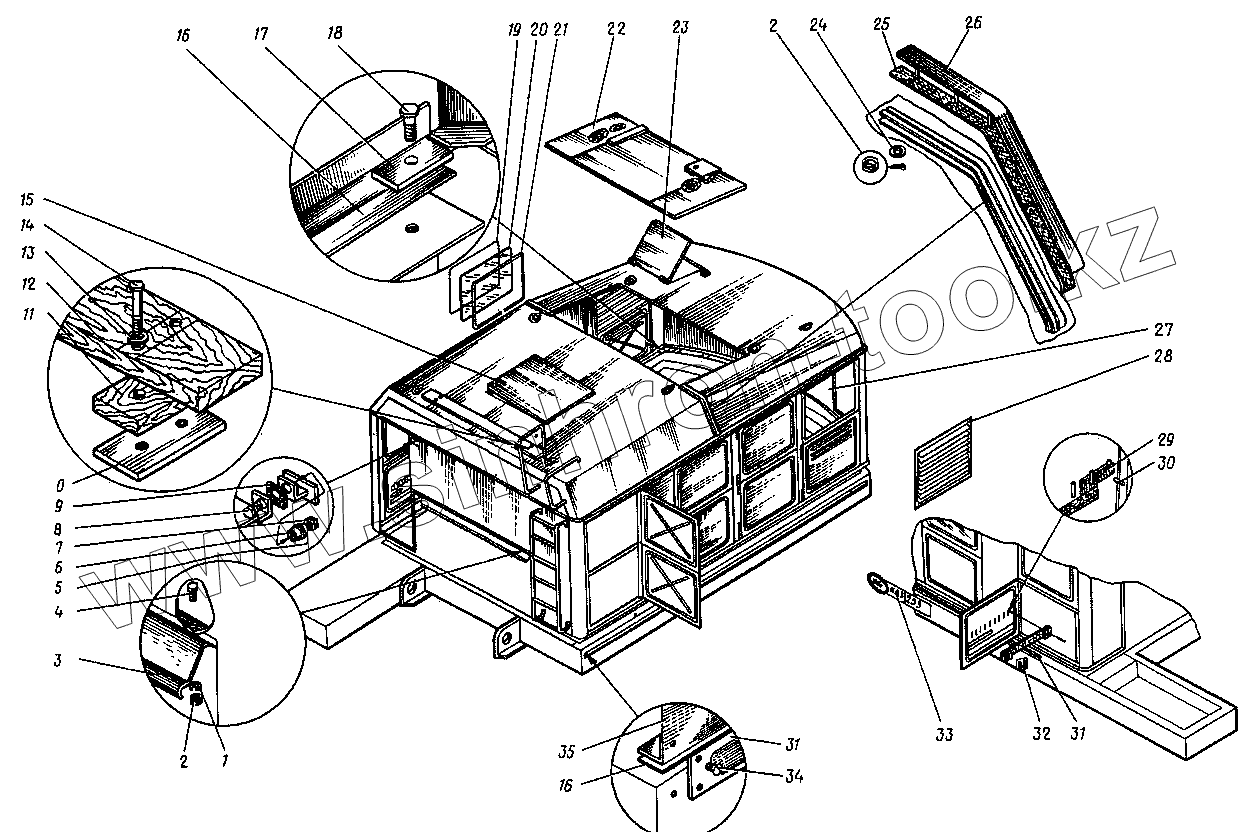

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Кузов. (23-22000Б, 24-22000Б)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
31
31
31
31
32
33
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6402 | Шайба 12.65Г | |
| 2 | 5915 | Гайка М8 | |
| 3 | 17-22010-07 | Козырек | |
| 4 | 7798 | Болт М12х25 | |
| 5 | 6402 | Шайба 12.65Г | |
| 6 | 23-22010-27 | Втулка | |
| 7 | 5915 | Гайка М8 | |
| 8 | 7798 | Болт М12х25 | |
| 9 | 23-22010-28 | Прокладка | |
| 10 | 4-22170-03 | Платок | |
| 11 | 4-22170-02 | Прокладка | |
| 12 | 23-22010-31 | Брус | |
| 13 | 11371 | Шайба 12 | |
| 14 | 7798 | Болт М12х25 | |
| 15 | 17-22080 | Люк крыши | |
| 16 | 4-22010-16 | Прокладка | |
| 17 | 4-22010-09 | Планка | |
| 18 | 7798 | Болт М12х25 | |
| 19 | У-101 | Резина замковая L=1490 мм | |
| 20 | 23-17010-52 | Стекло | |
| 20 | 17-22053-52 | Стекло | |
| 21 | У-100 | Резина профилированная L=1490 мм | |
| 22 | 17-22060 | Кровля у портала | |
| 23 | 23-22200 | Люк | |
| 24 | 17-22010-15 | Шайба | |
| 25 | 17-22010-11 | Прокладка | |
| 26 | 17-22010-10 | Уплотнение | |
| 27 | 23-22130 | Дверь задняя | |
| 28 | 17-22140 | Жалюзи | |
| 29 | МП 1340 | Лента цвета хаки 25 L=950 мм | |
| 30 | 10299 | Заклепка 3х8 | |
| 31 | 4-22010-22 | Окантовка | |
| 31 | 18-22010-06 | Окантовка | |
| 31 | 18-22010-05 | Окантовка | |
| 31 | 17-22010-06 | Окантовка | |
| 31 | 17-22010-05 | Окантовка | |
| 31 | 4-22010-02 | Окантовка | |
| 32 | 17-26040-10 | Пряжка | |
| 33 | 23-00031 | Индекс крана | |
| 33 | 24-00031 | Индекс крана | |
| 34 | 17473 | Винт М4х8 | |
| 35 | 23-22020Б | Карниз кузова | |
| 35 | 24-22020Б | Карниз кузова |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
