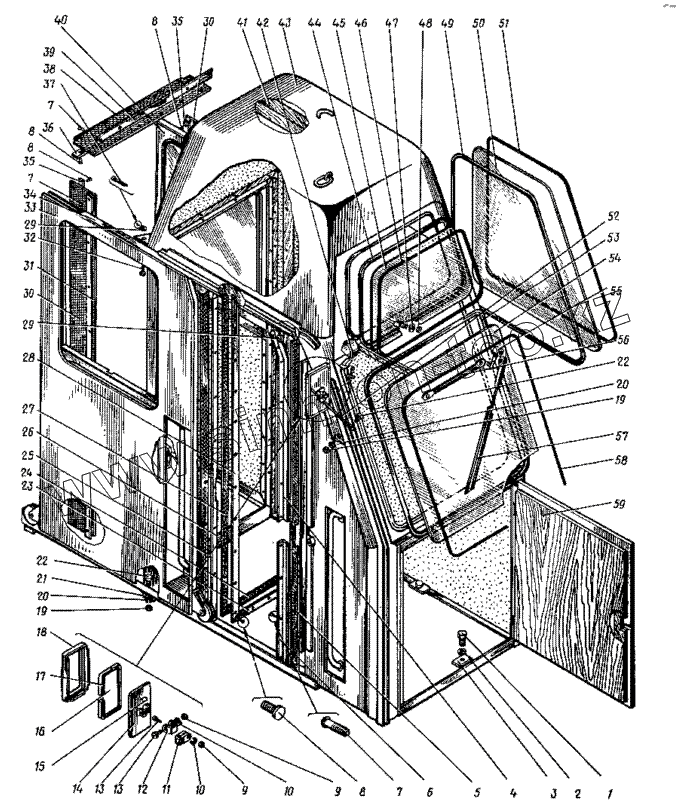

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Кабина машиниста. (23-17000А)
1
2
3
4
5
6
7
7
7
8
8
8
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
19
20
20
21
22
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7798 | Болт М12х25 | |
| 2 | 6402 | Шайба 12.65Г | |
| 3 | 4-22010-09 | Планка | |
| 4 | 23-22030-66 | Угольник | |
| 5 | 23-22030-53 | Уплотнение | |
| 6 | 23-22030-65 | Угольник | |
| 7 | 1144 | Шуруп А4х25 | |
| 8 | 17473 | Винт М4х8 | |
| 9 | 5927 | Гайка М6 | |
| 10 | 6402 | Шайба 12.65Г | |
| 11 | 17-22180-06 | Хомут | |
| 12 | 17-22180-04 | Проушина | |
| 13 | 7805 | Болт М6х30 | |
| 14 | 17-22180-01/2 | Крышка | |
| 15 | 17-22180-05 | Втулка | |
| 16 | 17-22180-01/1 | Зеркало | |
| 17 | У-81 | Резина П-образная 11х4, L=580 мм | |
| 18 | 17-22180-0173 | Рамка | |
| 19 | 5915 | Гайка М8 | |
| 20 | 6402 | Шайба 12.65Г | |
| 21 | 17-22010-14 | Угольник | |
| 22 | 7798 | Болт М12х25 | |
| 23 | 23-17210-12 | Полоса | |
| 24 | 23-17210-09 | Уплотнение | |
| 25 | 17-22030-59 | Уплотнение | |
| 26 | 23-22030-52 | Угольник | |
| 27 | 23-17210-08 | Уплотнение | |
| 28 | 23-17210-07 | Полоса | |
| 29 | 5918 | Гайка М12 | |
| 30 | 23-17000-02 | Уплотнение | |
| 31 | 23-17000-03 | Полоса | |
| 32 | 17-22030-63 | Болт | |
| 33 | 23-22030 | Дверь кабины боковая | |
| 34 | 17-22030-45 | Угольник | |
| 35 | 23-17000-01 | Полоса | |
| 36 | 23-17000-06 | Полоса | |
| 37 | 397 | Шплинт 3,2х32 | |
| 38 | 23-17000-05 | Уплотнение | |
| 39 | 23-17000-04 | Полоса | |
| 40 | 23-17210 | Дверь внутренняя | |
| 41 | 23-17070 | Утепление кабины | |
| 42 | 23-17050А | Установка электростеклоочистителя СЛ-201 | |
| 43 | 23-17190 | Каркас кабины машиниста | |
| 44 | У-100 | Резина профилированная L=1490 мм | |
| 45 | 17-22053-10 | Стекло | |
| 46 | У-101 | Резина замковая L=1490 мм | |
| 47 | 11371 | Шайба 12 | |
| 48 | 5915 | Гайка М8 | |
| 49 | У-100 | Резина профилированная L=1490 мм | |
| 50 | 17-22051-51 | Стекло | |
| 51 | У-101 | Резина замковая L=1490 мм | |
| 52 | 17-22180-02 | Штатив | |
| 53 | У-100 | Резина профилированная L=1490 мм | |
| 54 | 17-22053-52 | Стекло | |
| 55 | 23-22054-13 | Рычаг щеточный с держателем | |
| 56 | 17-22054-29 | Тяга | |
| 57 | 4-22054-31 | Щетка | |
| 58 | У-101 | Резина замковая L=1490 мм | |
| 59 | 23-22120 | Дверь передняя |
