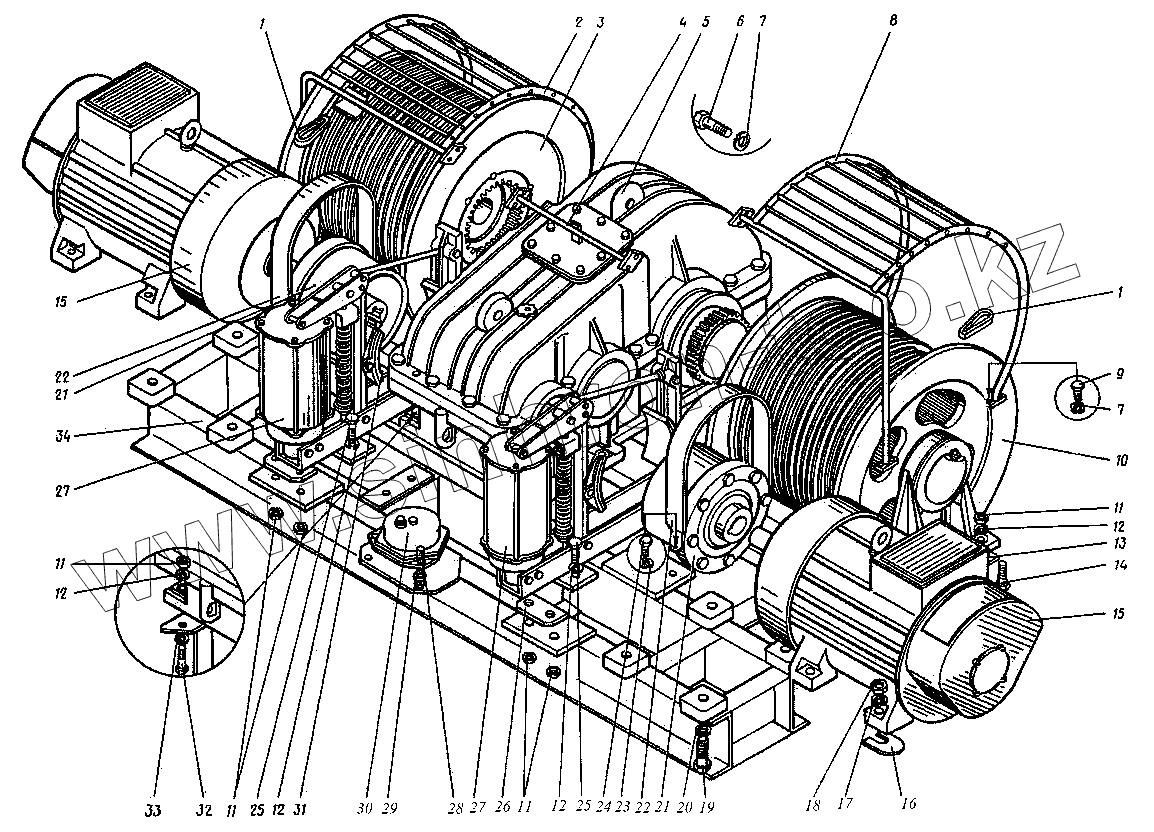

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Грузовая лебедка. (23-06000)
1
1
2
3
4
5
6
7
7
8
9
10
11
11
11
11
12
12
12
12
13
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
25
26
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 23-06010-08 | Клин | |
| 2 | 23-06010-16 | Ограждение барабана | |
| 3 | 23-06030-01 | Барабан правый | |
| 4 | 4-06010-14 | Распорка | |
| 5 | 23-06020 | Редуктор | |
| 6 | 7798 | Болт М12х25 | |
| 7 | 6402 | Шайба 12.65Г | |
| 8 | 23-06010-15 | Ограждение барабана | |
| 9 | 7798 | Болт М12х25 | |
| 10 | 23-06030-02 | Барабан левый | |
| 11 | 5915 | Гайка М8 | |
| 12 | 6402 | Шайба 12.65Г | |
| 13 | 4-06010-04-01 | Прокладка | |
| 14 | 7805 | Болт М6х30 | |
| 15 | 185 | Электродвигатель МТН-412-8 | |
| 16 | 4-06010-07-01 | Прокладка монтажная | |
| 17 | 6402 | Шайба 12.65Г | |
| 18 | 5927 | Гайка М6 | |
| 19 | 7805 | Болт М6х30 | |
| 20 | 10906 | Шайба 24 | |
| 21 | 17-05040 | Муфта тормозная | |
| 22 | 4-06010-16 | Ограждение муфты | |
| 23 | 6402 | Шайба 12.65Г | |
| 24 | 7798 | Болт М12х25 | |
| 25 | 7805 | Болт М6х30 | |
| 26 | 4-06010-08-01 | Прокладка к тормозу | |
| 27 | 24-055 | Тормоз колодочный ТКГ-300 | |
| 28 | 17-21210-11 | Шпилька | |
| 29 | 23-06010-19 | Гайка регулировочная | |
| 30 | 23-06080 | Сигнализатор угла наклона | |
| 31 | 23-06070 | Установка выключателей и прижимных роликов | |
| 32 | 7805 | Болт М6х30 | |
| 33 | 10906 | Шайба 24 | |
| 34 | 23-06060 | Рама |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
