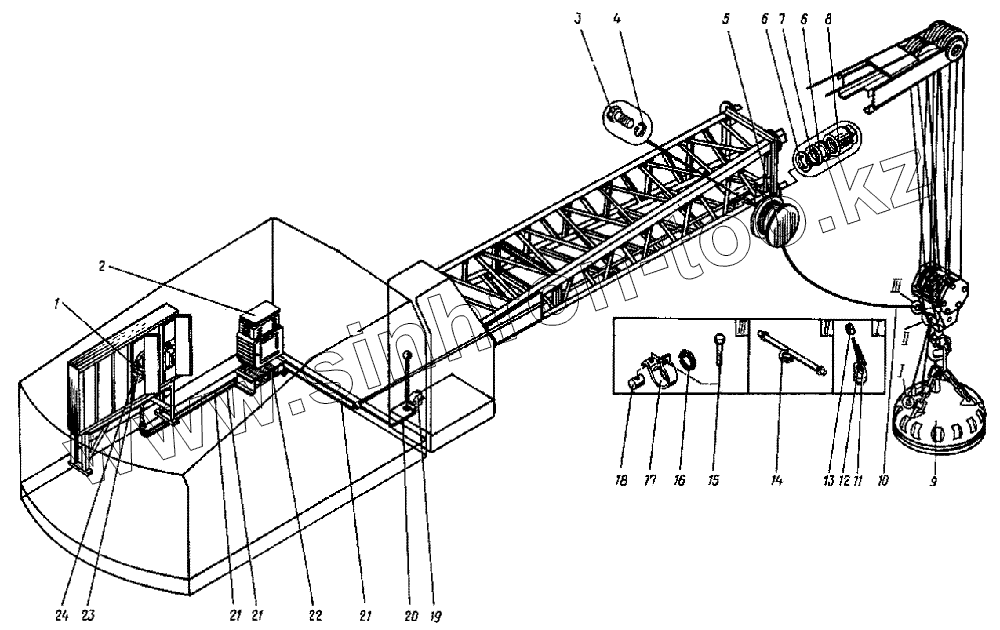

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Грузоподъемный электромагнит. (23-00000)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6-05-919 | 6-05-919 | Трубка ПВХ4 (30 см.) | |
| 6-05-919 | 6-05-919 | Трубка ПВХ4 (30 см.) | |
| 6-05-919 | 6-05-919 | Трубка ПВХ4 (30 см.) | |
| 6017 | 6017 | Наконечник кабельный № 1 | |
| 6017 | 6017 | Наконечник кабельный № 1 | |
| 6017 | 6017 | Наконечник кабельный № 1 | |
| 1 | 23-20020 | Установка электрооборудования в панели № 1 | |
| 2 | 23-20040 | Установка магнитного контроллера | |
| 3 | 7798 | Болт М12х25 | |
| 4 | 6402 | Шайба 12.65Г | |
| 5 | 4-20030-00 | Кабельная катушка | |
| 6 | 4-20010-05 | Шайба | |
| 7 | 4-20010-06 | Шайба | |
| 8 | 4-20010-04 | Гайка | |
| 9 | 10130 | Электромагнит грузоподъемный ДПМ-117 | |
| 10 | 13497 | Кабель КРПТ 2х6м (1550 см. - 15,5 м.) | |
| 11 | 23-20010-02 | Рым-болт | |
| 12 | 3066 | Канат 5,6-Г-В-ЛС-Н-170 L=3260 мм | |
| 13 | 23-20010-03 | Втулка | |
| 14 | 23-20090 | Кронштейн для кабеля | |
| 15 | У-90 | Болт хомутика | |
| 16 | 4-20030-31 | Прокладка | |
| 17 | 4-20030-30 | Хомутик | |
| 18 | 4-20030-28 | Ось | |
| 19 | 23-20050 | Установка выключателя | |
| 20 | 6323 | Провод ПГВ-1,5-380 (10 м.) | |
| 21 | 6323 | Провод ПГВ-1,5-380 (10 м.) | |
| 22 | 23-20060 | Установка балластных сопротивлений | |
| 23 | 6323 | Провод ПГВ-1,5-380 (10 м.) | |
| 24 | 9751 | Провод ПГВА-1 (1 м.) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
