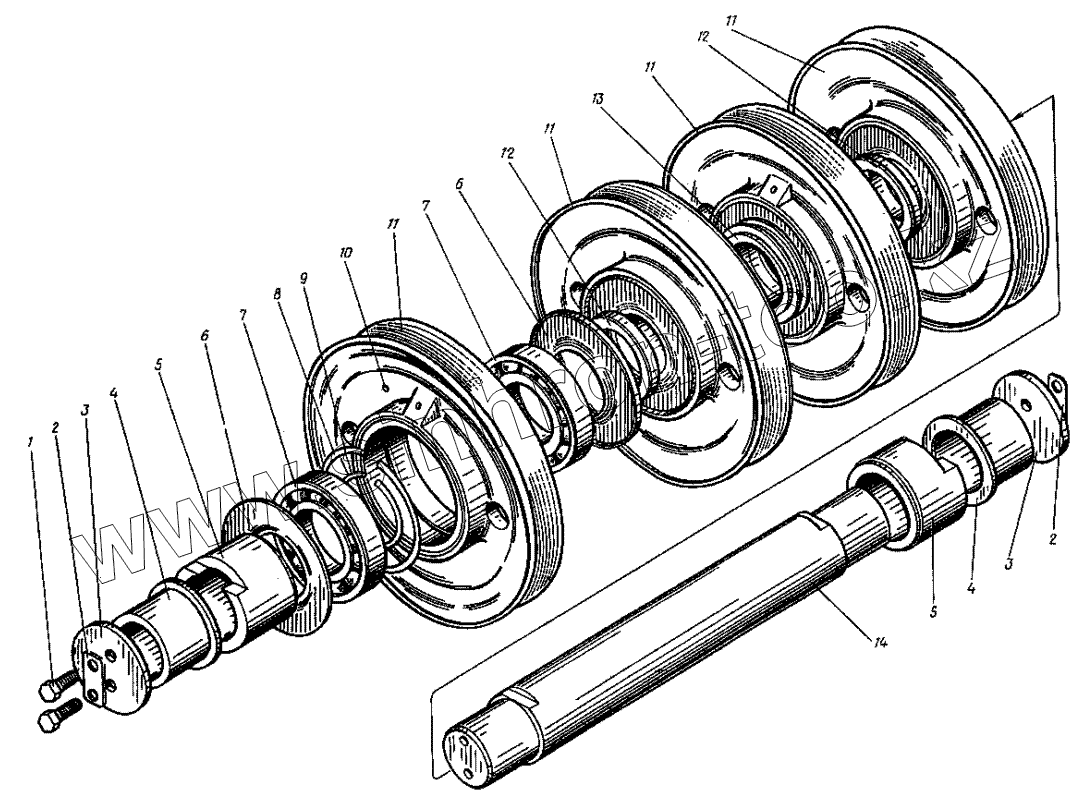

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Головка стрелы. (24-15040)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

7

8

9

10

11

11

11

11

12

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7798		Болт М12х25
2	5-15040-11		Планка стопорная
3	5-15040-07		Шайба
4	5-15040-03А		Втулка распорная
5	24-15040-14		Втулка распорная
6	Н-18040-06		Крышка
7	8338		Подшипник 317
8	Н-18040-08		Кольцо пружинное
9	Н-18040-16		Кольцо распорное
10	19853		Масленка 1.2Кд.6
11	4-13010-29		Блок
12	Н-18050-06		Кольцо распорное
13	5-15040-08		Блок
14	5-15040-01А		Ось

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
