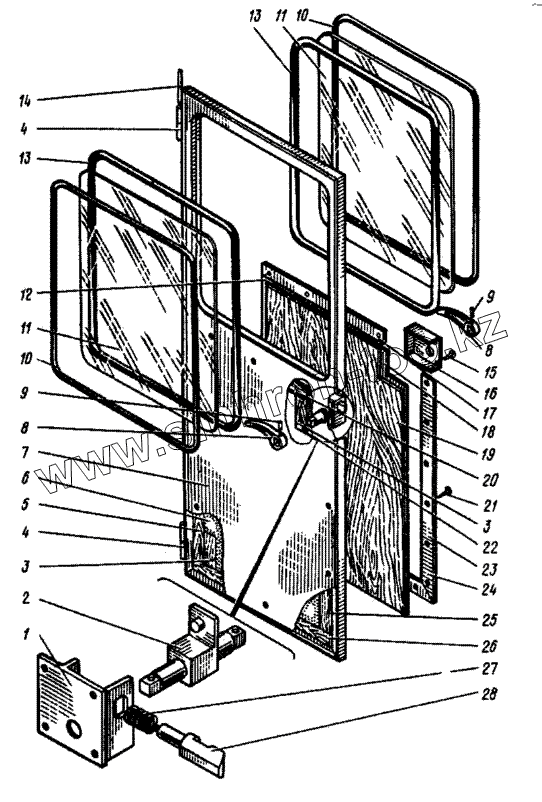

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Дверь внутренняя. (23-17210)
1
2
3
3
4
4
5
6
7
8
8
9
9
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4-22041-18 | Корпус | |
| 2 | 4-22041-17 | Ось | |
| 3 | 23-17210-18 | Брусок | |
| 4 | 17-22020-10 | Труба | |
| 5 | 23-17210-16 | Брусок | |
| 6 | 23-17210-20 | Лист | |
| 7 | 23-17210-01 | Каркас двери | |
| 8 | 4-21081-29 | Ручка | |
| 9 | 3128 | Штифт 6Гх30 | |
| 10 | У-101 | Резина замковая L=1490 мм | |
| 11 | 17-22030-50 | Стекло | |
| 12 | 23-17210-06 | Полоса | |
| 13 | У-100 | Резина профилированная L=1490 мм | |
| 14 | 17-22020-11 | Ось шарнира | |
| 15 | 17473 | Винт М4х8 | |
| 16 | 4-22041-21 | Крышка | |
| 17 | 23-17210-03 | Полоса | |
| 18 | 23-17210-02/2 | Лист | |
| 19 | 23-17210-02/1 | Лист-фанера | |
| 20 | 23-17210-13 | Брусок | |
| 21 | 1144 | Шуруп А4х25 | |
| 22 | 23-17210-17 | Брусок | |
| 23 | 23-17210-05 | Полоса | |
| 24 | 23-17210-04 | Полоса | |
| 25 | 23-17210-15 | Брусок | |
| 26 | 23-17210-14 | Брусок | |
| 27 | 4-22041-19 | Пружина | |
| 28 | 4-22041-20 | Засов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
