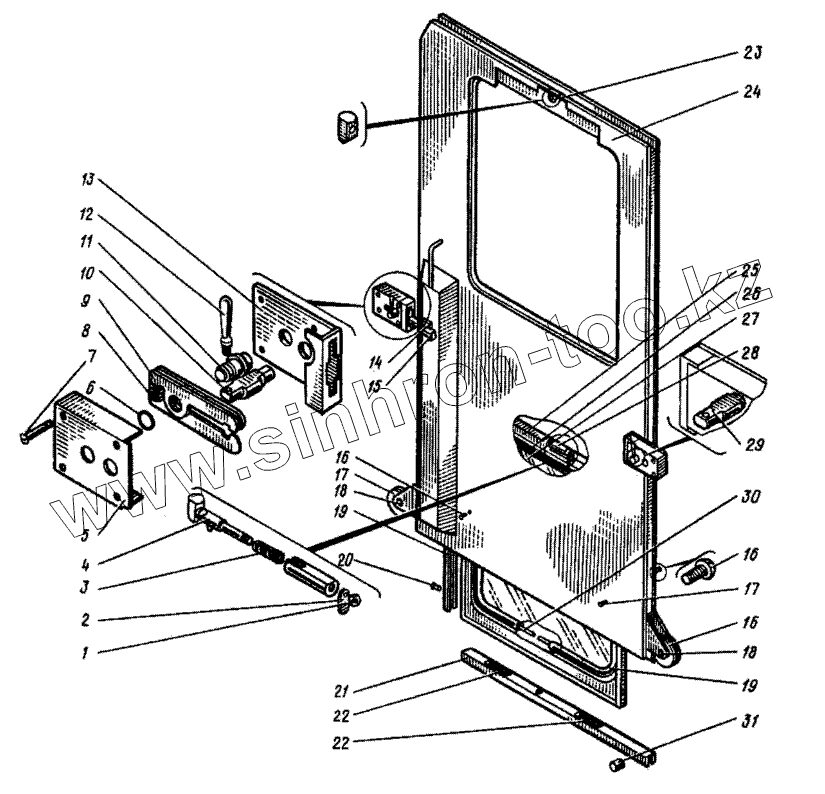

Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Дверь кабины боковая. (23-22030)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
18
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5915 | Гайка М8 | |
| 2 | 4-22030-22 | Серьга | |
| 3 | 4-22030-23 | Пружина | |
| 4 | 23-22032 | Засов | |
| 5 | 23-22031-06 | Крышка | |
| 6 | 23-22031-03 | Кольцо | |
| 7 | 1489 | Винт М6х30 | |
| 8 | 23-22031-07 | Пружина | |
| 9 | 23-22031-05 | Захват | |
| 10 | 23-22031-02 | Ось распорная | |
| 11 | 23-22031-04 | Ось | |
| 12 | 23-22031-08 | Ручка | |
| 13 | 23-22031-01 | Основание | |
| 14 | 6131 | Планка 30х50х8 | |
| 15 | 23-22031-63 | Зацеп | |
| 16 | 1489 | Винт М6х30 | |
| 17 | 23-22030-67 | Ролик | |
| 18 | 17-22030-44 | Ось | |
| 19 | 17-22030-09 | Швеллер | |
| 20 | 10299 | Заклепка 3х8 | |
| 21 | 4-22030-01/6 | Швеллер | |
| 22 | 4-22030-31 | Прокладка | |
| 23 | 23-22030-24 | Штырь | |
| 24 | 17-22030-55 | Каркас двери | |
| 25 | 17-22030-54 | Лист | |
| 26 | У-100 | Резина профилированная L=1490 мм | |
| 27 | 17-22030-50 | Стекло | |
| 28 | 4-22030-20 | Стакан | |
| 29 | 23-22033-02 | Ось распорная | |
| 30 | У-101 | Резина замковая L=1490 мм | |
| 31 | 4-22030-01/7 | Сухарик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
