Каталог запасных частей к технике: КМЗ 1 Мая КДЭ-163. Барабан. (23-12050)

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

7

7

8

8

9

10

11

11

12

12

12

13

13

14

14

15

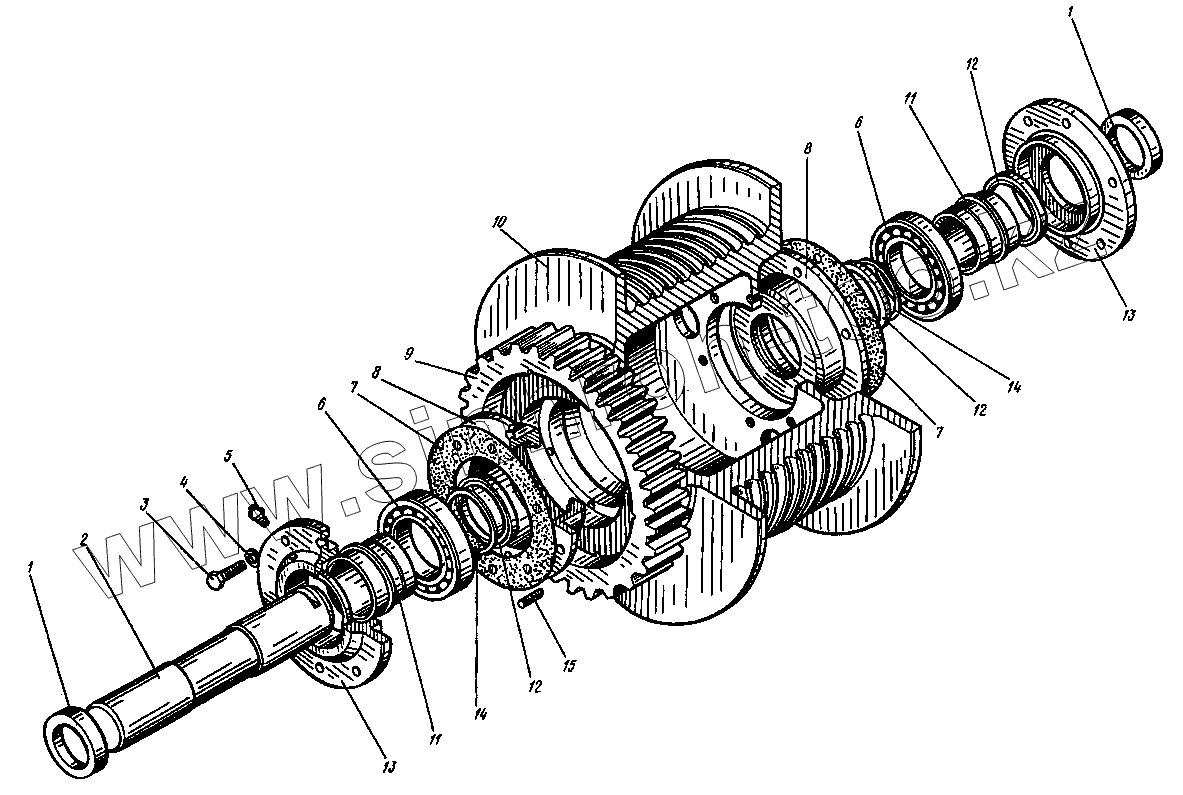

Позиция на иллюстрации	Заводской номер детали		Название детали
1	23-12050-06		Кольцо распорное
2	23-12050-07		Вал
3	7798		Болт М12х25
4	6402		Шайба 12.65Г
5	19853		Масленка 1.2Кд.6
6	8338		Подшипник 317
7	3-12050-09		Прокладка
8	4-12050-10В		Корпус подшипника
9	3-12050-02Б		Венец
10	4-12050-01		Барабан
11	23-12050-05		Втулка
12	8752		Манжета I-80х105-1
13	23-12050-04		Крышка подшипника
14	13942		Кольцо Б90
15	1476		Винт M12х45

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
