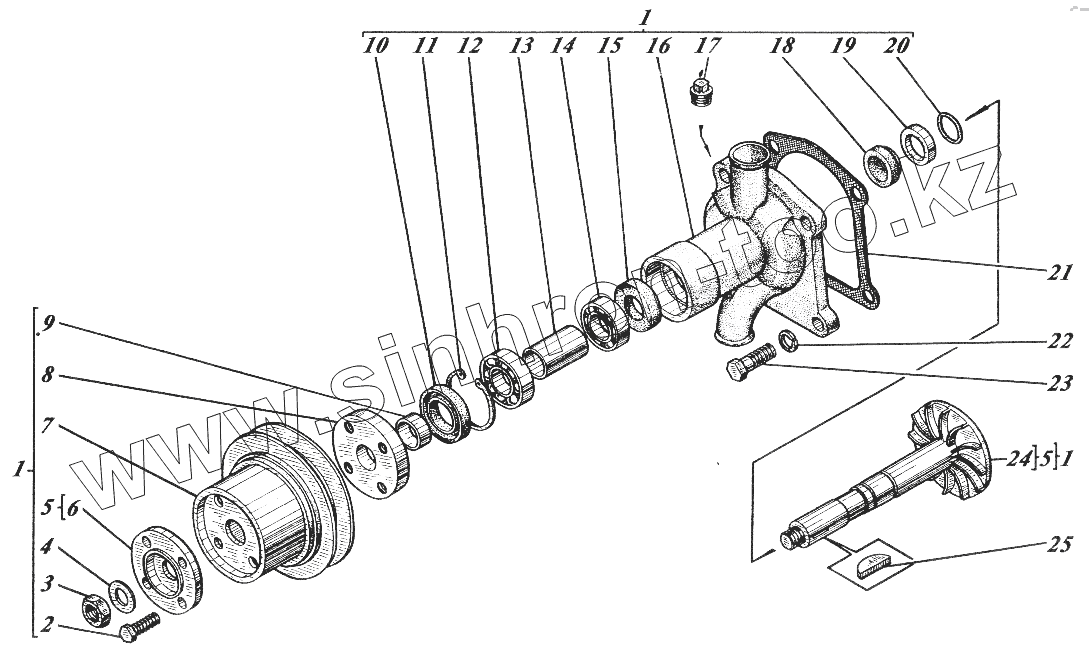

Каталог запасных частей к технике: КМЗ МКСМ-800Н. Водяной насос (МКСМ-800)

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6901 0661		Насос водяной
2	99 9006		Болт
3	99 3690		Гайка
4	95 0612		Шайба гайки
5	5501 0699		Вал комплектный
6	5501 0604		Центробежное колесо
7	95 0614		Шкив водяного насоса
8	95 0610		Втулка шкива
9	95 0609		Вставка
10	97 4120		Манжета
11	97 0294		Предохранительное кольцо
12	97 1054 6303		Подшипник
13	95 0602		Дистанционная трубка
14	97 1034 6203		Подшипник
15	97 4116		Манжета
16	6901 0654		Корпус водяного насоса
17	5501 0219		Коническая пробка
18	5501 0606		Уплотнение водяного насоса
19	7001 0692		Нажимное кольцо
20	97 4366		Кольцо
21	95 0613		Уплотнение корпуса
22	99 4807		Шайба
23	99 8678		Болт
24	5501 0603		Вал
25	99 8108		Шпонка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
