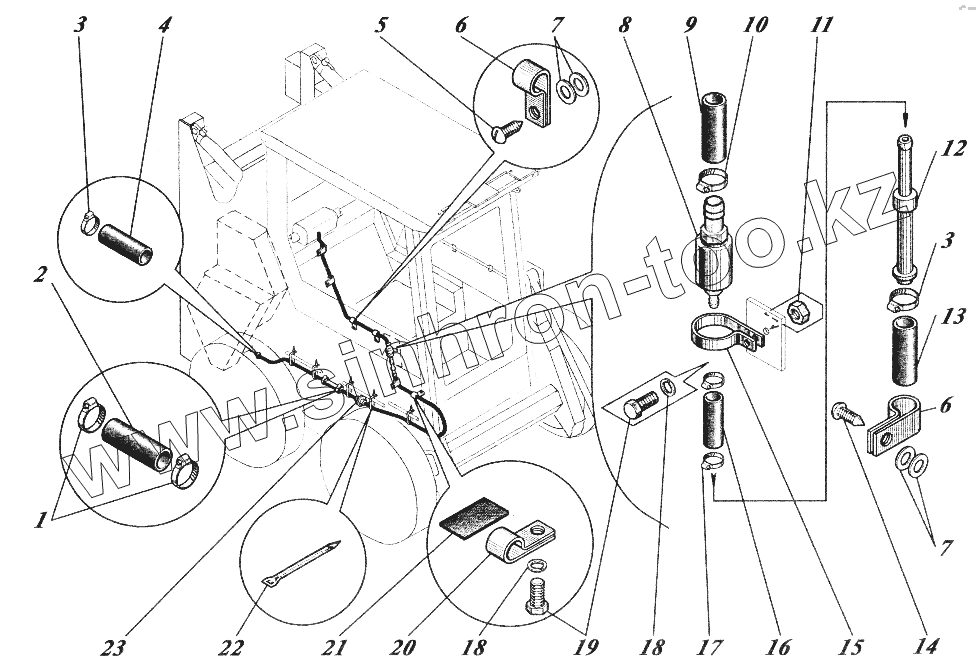

Каталог запасных частей к технике: КМЗ МКСМ-800Н. Система топливная отопителя "Airtronick" (МКСМ-800Н)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 672-54-сб2-01 Хомут универсальный
2 40У12-13 Рукав
3 10 2063 0110 98 Хомут
4 40Е6-13 Рукав
5 d.3 мм Винт самонарезающий
6 Хомут Хомут
7 672-31-162-07 Шайба
8 22 4519 01 00 00 Дозировочный насос со встроенным топливным фильтром
9 2У14-15 Рукав
10 10 2063 00 90 98 Хомут
11 5915 М6-6Н6.019 Гайка
12 533Н-15-сб108 Переходник
13 40У6-13 Рукав прокладочный L=(70+/-2.5) мм
14 04мм Винт самонарезающий
15 22 1000 50 03 00 Хомут
16 Рукав Рукав
17 10 2063 01 00 98 Хомут
18 6402 6Т.65Г.06 Шайба
19 7798 M6-6gx16.46.019 Болт
20 672-54-9-15 Хомут
21 765-06-456 Прокладка
22 Лента Лента крепежная
23 НФ-02-Т Фильтр
