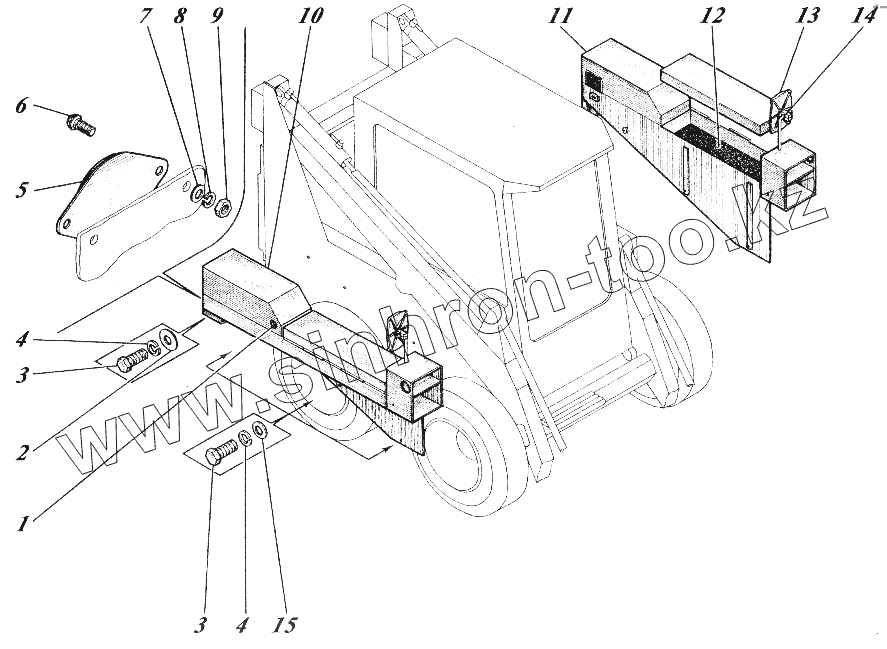

Каталог запасных частей к технике: КМЗ МКСМ-800Н. Крылья 533-9-62-31-203-1К

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	533-9-62-31-195-1К		Замок
2	6958 А10.01.0118		Шайба
2	6958 A10.02.0118		Шайба
3	7796 M10-6gx25.88.38XC.019		Болт
4	6402 10.ОТ.65Г.06		Шайба
5	ФП310-Е		Световозвращатель
6	17473 M6-6gx16.48.019		Винт
7	672-31-162-01		Шайба
8	6402 6Т.65Г.06		Шайба
9	5915 M6-6H.6.019		Гайка
10	533-9-62-31-204-1К		Крыло правое
11	533-9-62-31-205-1K		Крыло левое
12	533-0-62-31-252-1K		Прокладка
13	4301-8201418		Зеркало заднего вида
14	662-57-224		Вкладыш
15	11371 10.01.0118		Шайба
15	11371 10.02.0118		Шайба
