Каталог запасных частей к технике: КМЗ МКСМ-800. Сиденье 533-9-62-44-000-1К

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
4
5
6
6
7
7
8
8
8
9
9
9
10
11
12
13
14
15

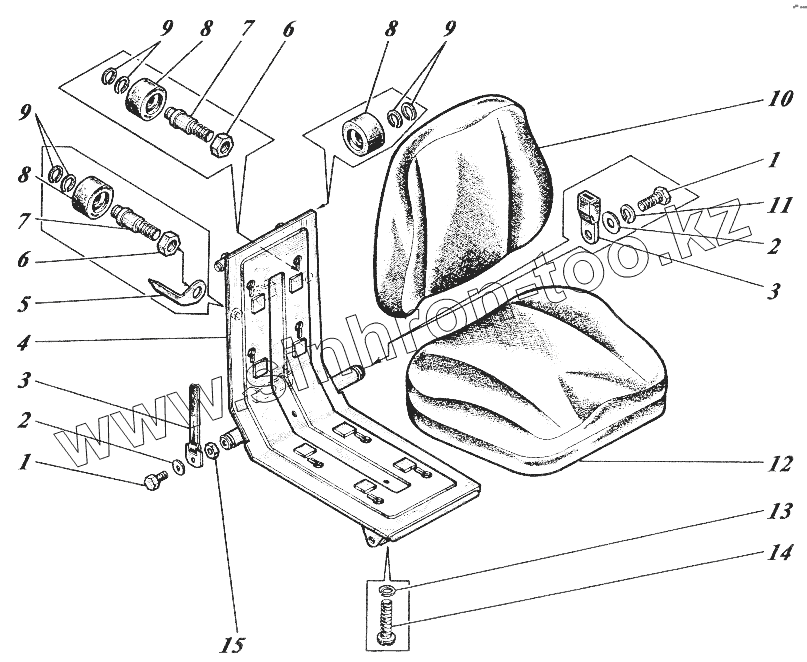

Позиция на иллюстрации Заводской номер детали Название детали
1 700-28-716 Болт
2 11371 10.01.0118 Шайба
2 11371 10.02.0118 Шайба
3 ЕА-34-01 Ремень безопасности поясной
4 533-9-62-44-001-1К Каркас сиденья
5 533-0-62-44-001-1К Указатель
6 5915 М8-6Н.6.019 Гайка
7 533-0-62-44-007-1К Валик
8 533-0-62-44-006-1К Ролик
9 13942 В8 Хим.Окс.прм Кольцо
10 533-9-62-44-015-1К Подушка
11 6402 10.ОТ.65Г.06 Шайба
12 533-9-62-44-014-1К Подушка
13 6402 3Т.65Г.05 Шайба
14 17473 M3-6gx15.48.016 Винт
15 700-30-535 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
