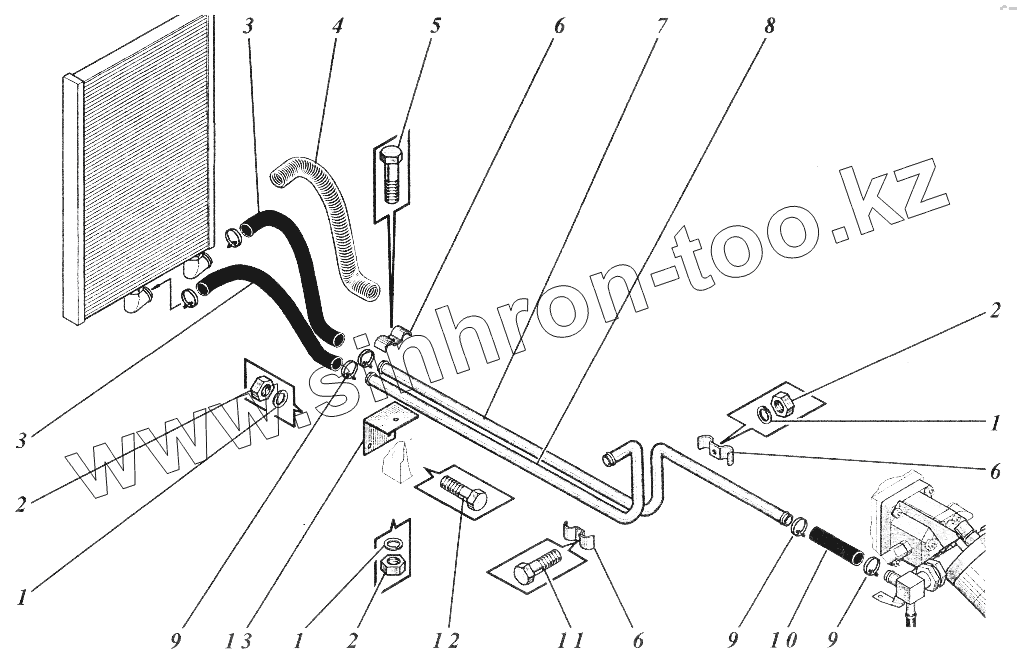

Каталог запасных частей к технике: КМЗ МКСМ-800. Гидравлическая система 533Н-19сб1 (МКСМ-800)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
4
5
6
6
6
7
8
9
9
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 6402 8Т.65Г.06 Шайба
2 5915 M8-6H.6.019 Гайка
3 3T25-15 Рукав
4 672-38-377 Оплетка
5 7795M8-6gx40.46.019 Болт
6 533-0-05-19-347-2K Скоба
7 533H-19-10 Труба
8 533H-19-9 Труба
9 78.00-01 Хомут
10 40У25-13 Шланг соединительный
11 7796M8-6gx30.46.019 Болт
12 7796M8-6gx25.46.019 Болт
13 533H-19-6 Кронштейн
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
