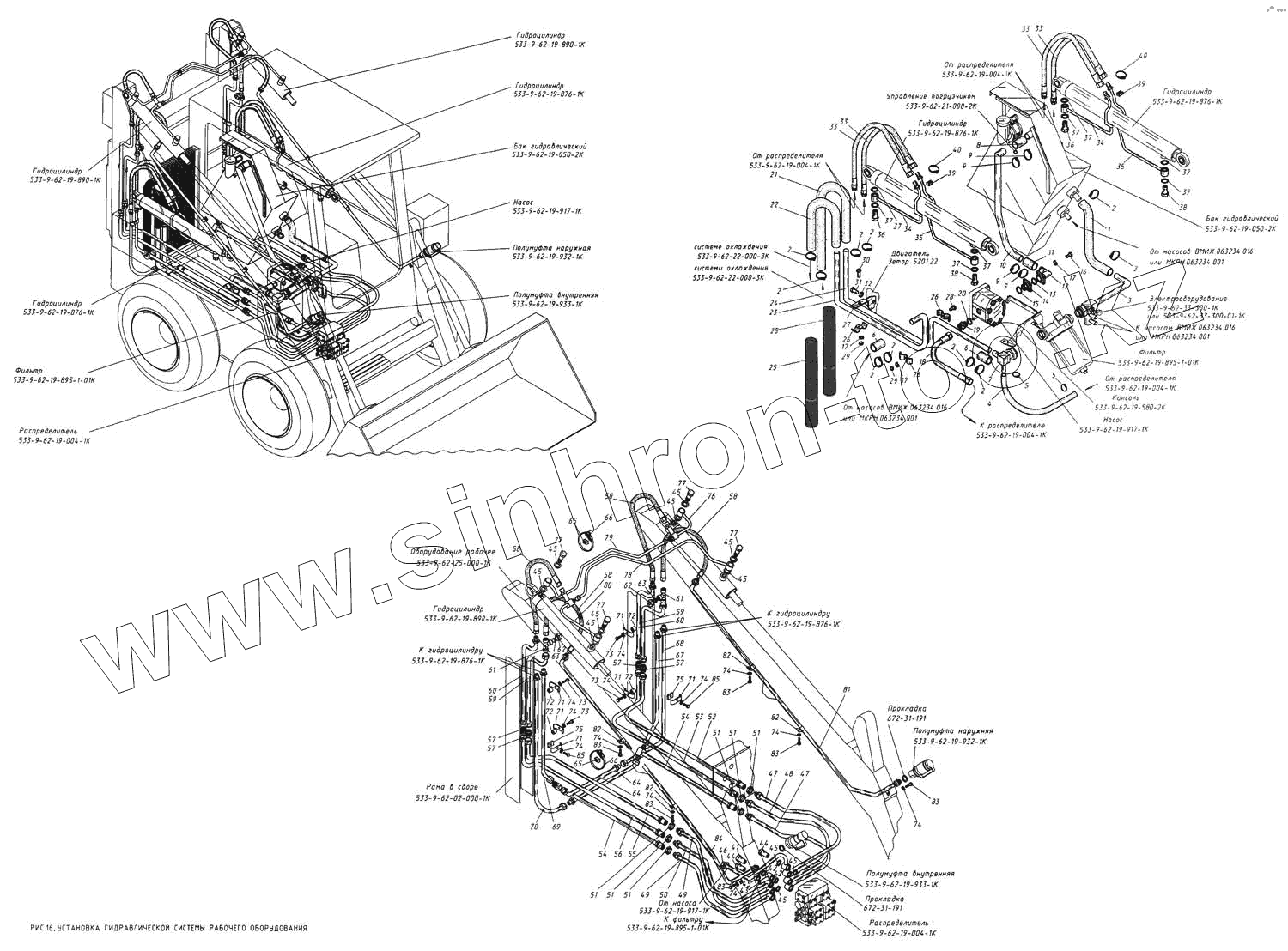

Каталог запасных частей к технике: КМЗ МКСМ-800. Установка гидравлической системы рабочего оборудования
765-05-1009-01
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
4
5
5
5
6
6
6
7
8
9
9
9
9
9
9
9
10
11
12
12
12
13
14
15
15
16
17
17
17
18
19
20
21
22
23
24
25
25
25
26
26
26
26
26
27
28
29
29
29
30
31
32
32
32
32
32
33
33
33
33
33
33
33
34
34
34
35
35
35
36
36
36
37
37
37
37
37
37
37
37
37
37
37
38
38
38
39
39
39
40
40
40
41
42
42
43
44
44
45
45
45
45
45
45
45
45
45
45
46
47
47
48
49
49
50
51
51
51
51
51
51
52
53
54
54
55
56
57
57
57
57
58
58
58
58
59
59
60
60
61
61
62
62
63
63
64
64
65
65
65
66
66
67
68
69
70
71
71
71
71
71
71
72
72
72
72
73
73
73
73
74
74
74
74
74
74
74
74
74
74
74
74
75
75
76
77
77
77
77
78
79
80
81
82
82
82
82
83
83
83
83
83
83
84
85
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 765-05-1009-01 | 765-05-1009-01 | Прокладка | |
| 1 | Рукав 40У25-13ТУ005.6016-87 L=(270+/-2.5 | Рукав 40У25-13ТУ005.6016-87 L=(270+/-2.5)мм | |
| 2 | 672-54-сб2-06 | Хомут универсальный | |
| 3 | 533-9-62-19-726-2К | Трубопровод | |
| 4 | Рукав 3Т18-15ТУ005.280-87 L=(260+/-2,5)м | Рукав 3Т18-15ТУ005.280-87 L=(260+/-2,5)мм | |
| 5 | 672-54-сб2-03 | Хомут универсальный | |
| 6 | Рукав 40У25-13ТУ005.6016-87 L=(120+/-2.5 | Рукав 40У25-13ТУ005.6016-87 L=(120+/-2.5)мм | |
| 7 | 533-9-62-19-720-3К | Трубопровод | |
| 8 | Рукав 40У32-13ТУ005.6016-87 L=(85+/-2.5) | Рукав 40У32-13ТУ005.6016-87 L=(85+/-2.5)мм | |
| 9 | 672-54-сб2-08 | Хомут универсальный | |
| 10 | 533-9-62-19-390-1К | Трубопровод | |
| 11 | Рукав 40У32-13ТУ005.6016-87 L=(210+/-2.5 | Рукав 40У32-13ТУ005.6016-87 L=(210+/-2.5)мм | |
| 12 | 533-9-62-19-555-1К | Фланец | |
| 13 | 765-10-2380 | Кольцо | |
| 14 | 533-0-04-85-283-1К | Патрубок | |
| 15 | 700-40-201 | Прокладка | |
| 15 | 700-40-201 | Прокладка | |
| 16 | Болт М8-6gХ18.46.019 ГОСТ 7796-70 | Болт М8-6gХ18.46.019 ГОСТ 7796-70 | |
| 17 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 18 | 533-9-62-19-980-1К | Рукав | |
| 19 | 533-0-05-19-331-1К | Патрубок | |
| 20 | 765-05-1009 | Прокладка | |
| 21 | Рукав 3Т25-15ТУ005.280-87 L=М790+/-2.5)м | Рукав 3Т25-15ТУ005.280-87 L=М790+/-2.5)мм | |
| 22 | Рукав 3Т25-15ТУ005.280-87 L=(480+/-2.5)м | Рукав 3Т25-15ТУ005.280-87 L=(480+/-2.5)мм | |
| 23 | 533-0-62-19-470-1К | Труба | |
| 24 | 533-0-62-19-475-1К | Труба | |
| 25 | 672-38-377 | Оплетка | |
| 26 | 533-0-05-19-347-2К | Скобка | |
| 27 | 533-9-62-19-585-1К | Консоль | |
| 28 | Болт М8-6gХ30.46.019 ГОСТ 7796-70 | Болт М8-6gХ30.46.019 ГОСТ 7796-70 | |
| 29 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 30 | Болт М8-6gХ40.46.019 ГОСТ 7795-70 | Болт М8-6gХ40.46.019 ГОСТ 7795-70 | |
| 31 | Болт М16-6gХ22.46.019 ГОСТ 7796-70 | Болт М16-6gХ22.46.019 ГОСТ 7796-70 | |
| 32 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | |
| 33 | 533-9-62-19-978-1-02К | Рукав | |
| 34 | 533-9-62-19-447-1К | Трубопровод | |
| 35 | 533-9-62-19-442-1К | Трубопровод | |
| 36 | 533-9-62-19-801-1К | Клапан подъема | |
| 37 | 672-31-191 | Прокладка | |
| 38 | 533-0-62-19-828-1К | Болт | |
| 39 | 533-0-62-19-731-2К | Зажим | |
| 40 | 672-54-сб2-04 | Хомут универсальный | |
| 41 | 533-0-62-19-602-1К | Болт | |
| 42 | 765-05-1009 | Прокладка | |
| 42 | 765-05-1009 | Прокладка | |
| 43 | 533-9-62-19-421-1К | Трубопровод | |
| 44 | 533-0-62-19-600-1К | Болт | |
| 45 | 672-31-191 | Прокладка | |
| 46 | 533-9-62-19-1051-1К | Трубопровод | |
| 47 | 533-9-62-19-1047-1К | Трубопровод | |
| 48 | 533-9-62-19-1049-1К | Трубопровод | |
| 49 | 533-9-62-19-1048-1К | Трубопровод | |
| 50 | 533-9-62-19-1050-1К | Трубопровод | |
| 51 | 533-0-62-19-621-1К | Гайка | |
| 52 | 533-9-62-19-1055-1К | Трубопровод | |
| 53 | 533-9-62-19-1056-1К | Трубопровод | |
| 54 | 533-9-62-19-1054-1К | Трубопровод | |
| 55 | 533-9-62-19-1052-1К | Трубопровод | |
| 56 | 533-9-62-19-1053-1К | Трубопровод | |
| 57 | 533-0-62-19-640-1К | Патрубок | |
| 58 | 533-9-62-19-979-1К | Рукав | |
| 59 | 533-9-62-19-1046-1К | Трубопровод | |
| 60 | 533-9-62-19-1045-1К | Трубопровод | |
| 61 | 533-0-62-19-650-1К | Тройник | |
| 62 | 533-0-62-19-620-1К | Гайка накидная | |
| 63 | 533-0-62-19-670-1К | Пробка | |
| 64 | 533-9-62-19-268-1К | Трубопровод | |
| 65 | 533-0-62-19-731-2К | Зажим | |
| 66 | 672-54-сб2-04 | Хомут универсальный | |
| 67 | 533-9-62-19-317-1К | Трубопровод | |
| 68 | 533-9-62-19-327-1К | Трубопровод | |
| 69 | 533-9-62-19-272-1К | Трубопровод | |
| 70 | 533-9-62-19-330-1К | Трубопровод | |
| 71 | 533-0-62-19-755-1К | Крепление | |
| 72 | 533-9-62-19-756-1К | Проставка | |
| 73 | Болт М8-6gХ30.46.019 ГОСТ 7796-70 | Болт М8-6gХ30.46.019 ГОСТ 7796-70 | |
| 74 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 75 | 533-0-62-19-752-1К | Прокладка | |
| 76 | 533-9-62-19-288-1К | Трубопровод | |
| 77 | 533-0-62-19-828-1К | Болт | |
| 78 | 533-9-62-19-292-1К | Трубопровод | |
| 79 | 533-9-62-19-296-1К | Трубопровод | |
| 80 | 533-9-62-19-298-1К | Трубопровод | |
| 81 | 533-9-62-19-1057-1К | Трубопровод | |
| 82 | 672-54-9-20 | Хомут | |
| 83 | Болт М8-6gХ18.46.019 ГОСТ 7796-70 | Болт М8-6gХ18.46.019 ГОСТ 7796-70 | |
| 84 | 533-9-62-19-1058-1К | Трубопровод | |
| 85 | Болт М8-6gХ25.46.019 ГОСТ 7796-70 | Болт М8-6gХ25.46.019 ГОСТ 7796-70 |
