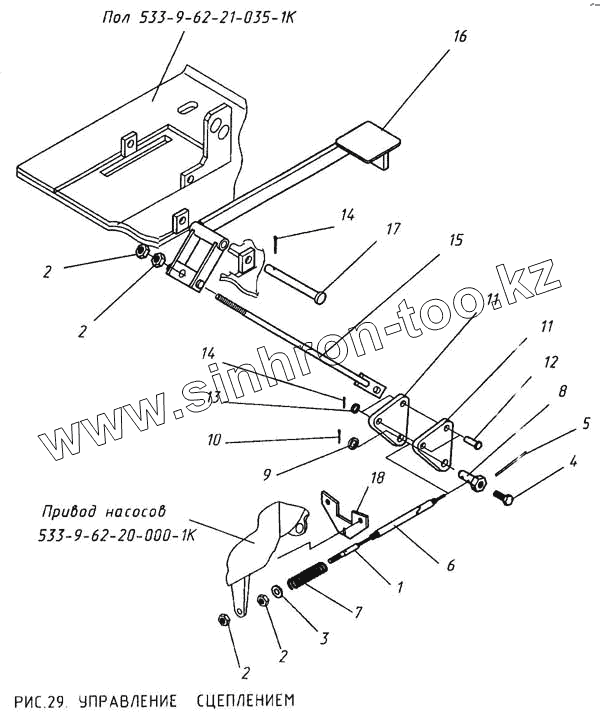

Каталог запасных частей к технике: КМЗ МКСМ-800. Управление сцеплением

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

4

5

6

7

8

9

9

10

11

11

12

13

13

14

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	533-9-62-21-245-1К		Трос в сборе
2	Гайка М6-6Н.6.019 ГОСТ 5915-70		Гайка М6-6Н.6.019 ГОСТ 5915-70
3	Шайба А6.01.0118 ГОСТ 6958-78		Шайба А6.01.0118 ГОСТ 6958-78
3	Шайба А6.02.0118 ГОСТ 6958-78		Шайба А6.02.0118 ГОСТ 6958-78
4	Болт 3М6-6gХ20.46.019 ГОСТ 7798-70		Болт 3М6-6gХ20.46.019 ГОСТ 7798-70
5	Проволока КО 1.0 ГОСТ 792-67 L=100мм		Проволока КО 1.0 ГОСТ 792-67 L=100мм
6	533-9-62-21-740-1К		Оплетка
7	700-38-1082		Пружина
8	533-0-62-21-113-1К		Цапфа
9	Шайба 10.02.0118 ГОСТ 11371-78		Шайба 10.02.0118 ГОСТ 11371-78
9	Шайба 10.01.0118 ГОСТ 11371-78		Шайба 10.01.0118 ГОСТ 11371-78
10	Шплинт 3.2Х25.0118 ГОСТ 397-79		Шплинт 3.2Х25.0118 ГОСТ 397-79
11	533-0-62-21-300-1К		Двуплечий рычаг
12	700-47-359-03		Ось
13	Шайба 8.01.0118 ГОСТ 11371-78		Шайба 8.01.0118 ГОСТ 11371-78
13	Шайба 8.02.0118 ГОСТ 11371-78		Шайба 8.02.0118 ГОСТ 11371-78
14	Шплинт 2Х20.0118 ГОСТ 397-79		Шплинт 2Х20.0118 ГОСТ 397-79
15	533-9-62-21-080-1К		Тяга
16	533-9-62-21-045-1К		Педаль
17	672-47-121		Валик
18	533-9-62-21-326-1К		Консоль

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
